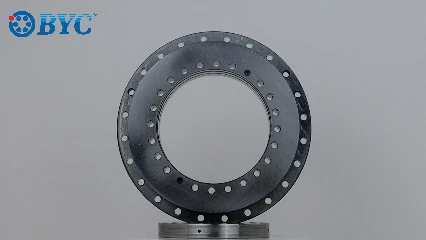

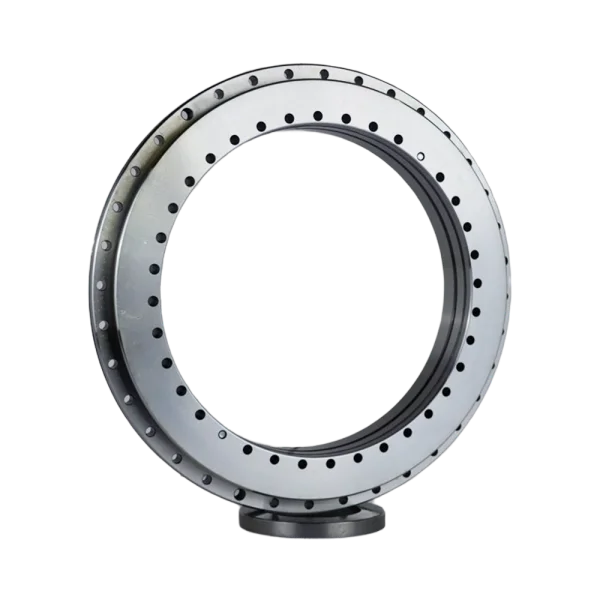

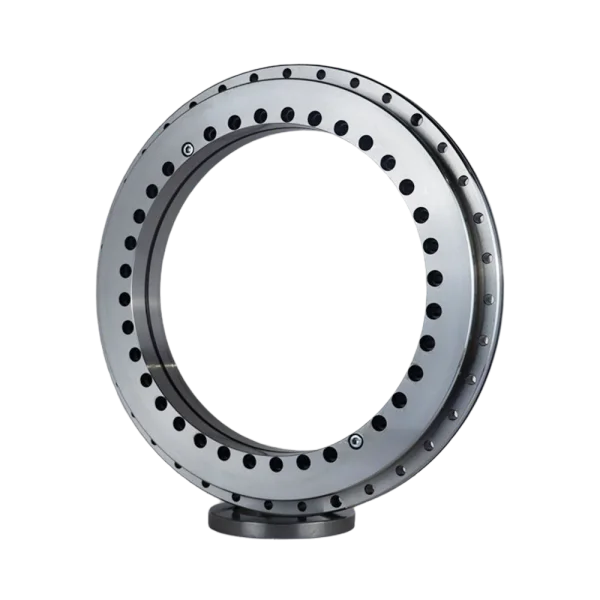

BRT转台轴承

发布日期：2023-05-12 04:05:16

BRT转台轴承由推力/向心座圈、推力/向心轴圈、推力垫圈、两个滚针保持架组件及一组向心圆柱滚子构成，座圈与轴圈上均布有安装螺钉孔。该轴承具有高轴向/径向承载能力、高倾斜刚度和高精度，适用于回转工作台、卡盘、铣刀头及测量实验等场合，但对相配设备零件要求较高，安装时需控制螺钉拧紧力矩。转台作为机床关键部件，其回转精度、刚性和复合承载能力直接决定加工性能，而轴承的选择起决定性作用。传统上采用两组以上径向/推力轴承组合的方案虽成熟，但存在转台结构复杂、安装维护不便等缺点。

订购热线：18137723005 联系我们

型号参数轴承介绍设计安装应用领域轴承视频

BRT转台轴承图纸

BRT转台轴承型号参数表

型号 Model number	外形尺寸boundary dimensions								基本额定载荷 Basic load rating(KN)				极限转速（脂） Limiting speed(grease)	重量 Weight Kg
	外形尺寸boundary dimensions								轴向axial load		径向radial load
	d	D	H	H1	C	D1	J	J1	动Ca dynamic load	静Coa static load	动Cr dynamic load	静Cor static load
	单位unit: mm								动Ca dynamic load	静Coa static load	动Cr dynamic load	静Cor static load
BRT50	50	126	30	20	10	105	63	116	38	158	28.5	49.5	600	1.6
BRT80	80	146	35	23.35	12	130	92	138	56	255	42.5	100	530	2.4
BRT100	100	185	38	25	12	160	112	170	76.5	415	47.5	120	430	4
BRT120	120	210	40	26	12	184	135	195	102	540	52	143	340	5.3
BRT150	150	240	40	26	12	214	165	225	112	630	56	170	320	6.2
BRT180	180	280	43	29	15	244	194	260	118	710	69.5	200	280	7.7
BRT200	200	300	45	30	15	274	215	285	120	765	81.5	220	260	9.7
BRT260	260	385	55	36.5	18	345	280	365	160	1060	93	290	200	18.3
BRT325	325	450	60	40	20	415	342	430	275	1930	120	345	170	25
BRT395	395	525	65	42.5	20	486	415	505	300	2280	186	655	140	33
BRT460	460	600	70	46	22	560	482	580	355	2800	200	765	120	45
BRT580	580	750	90	60	30	700	610	720	490	4250	228	965	80	89
BRT650	650	870	122	78	34	800	680	830	1040	8000	490	1800	65	170
BRT850	850	1095	124	80.5	37	1018	890	1055	1000	8650	455	1730	50	253
BRT950	950	1200	132	86	40	1130	990	1160	1290	11400	530	2040	40	312
BRT1030	1030	1300	145	92.5	40	1215	1075	1255	1380	12000	620	2650	35	375
BRT1200	1200	1490	164	108	52	1410	1240	1445	1435	12850	745	2800	25	450

固定孔BRT转台轴承型号参数

固定孔YRT系列转台轴承剖面图

型号 Model number	固定孔Fixing holes									节距 Pitches	拧紧力矩 Tightening torque	摩擦力矩 Frictional torque	旋转精度 Rotation accuracy (μm)
	内圈孔 Holes of inner ring					外圈孔Holes of inner ring
	固定孔 Fixing holes				连续螺钉	固定孔 Fixing holes		吊装孔 lifting hole
	d1 mm	d2 mm	a mm	数量 quantity	数量 quantity	d3 mm	数量 quantity	G	数量 quantity	数量 × t quantity × t	Nm	Nm	标准精度 P4	严格精度 P2
BRT50	5.6	9	4.2	10	2	5.6	12	一	一	12×30°	8.5	2.5	2	1
BRT80	5.6	10	5.2	10	2	4.6	12	一	一	12x30°	8.5	3	3	1.5
BRT100	5.6	10	5.4	16	2	5.6	15	M5	3	18×20°	8.5	3	3	1.5
BRT120	7	11	6.2	22	2	7	21	M8	3	24×15°	14	7	3	1.5
BRT150	7	11	6.2	34	2	7	33	M8	3	36×10°	14	10	3	1.5
BRT180	7	11	6.2	46	2	7	45	M8	3	48×7.5°	14	12	4	2
BRT200	7	11	6.2	46	2	7	45	M8	3	48×7.5°	14	14	4	2
BRT260	9.3	15	8.2	34	2	9.3	33	M12	3	36×10°	34	20	6	3
BRT325	9.3	14.5	8.2	34	2	9.3	33	M12	3	36×10°	34	40	6	3
BRT395	9.3	15	8.2	46	2	9.3	45	M12	3	48×7.5°	34	55	6	3
BRT460	10	15	8.2	46	2	10	45	M12	3	48×7.5°	34	70	6	3
BRT580	11.4	18	11	46	2	11.4	42	M12	6	48×7.5°	68	140	10	5
BRT650	14	20	13	46	2	14	42	M12	6	48×7.5°	116	200	10	5
BRT850	18.5	26	17	57	3	18.5	54	M16	6	60×6°	284	300	12	6
BRT950	18.5	26	17	57	3	18.5	54	M16	6	60×6°	284	600	12	6
BRT1030	18.5	26	17	66	6	18.5	66	M16	6	72×5°	284	800	12	6
BRT1200	18.5	26	17	66	6	18.5	66	M16	6	72×5°	284	1000	15	6

BRT转台轴承由一个推力或向心座圈，或向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成，座圈和轴圈有均布的安装用螺钉孔，BRT系列转台轴承具有高轴向和径向承载能力，高倾斜刚度和高精度。可以在回转工作台，卡盘和铁刀头以及测量和实验中的轴承配置。YRT系列转台轴承对与之相配的设备零件的要求也较高，安装时需控制安装螺钉的扭紧力矩。

作为机床的关键组成部分，转台始终是机床设计中的重点。而作为承载工件的核心部件，转台的回转精度、刚性和复合承载能力直接决定了机床的加工性能，其中轴承的选择起着直接且决定性的作用。

传统上，转台轴承的解决方案通常采用两组或更多组径向轴承与推力轴承的组合，目的是使转台能够同时承受轴向载荷、径向载荷和倾覆力矩。尽管这种方案较为成熟，但也存在诸多缺点，例如转台结构设计复杂、轴承安装与维护不便等。

BRT转台轴承的特点

1、BRT系列转台轴承具有较高的旋转精度。它们通过优化的设计和制造工艺，能够提供旋转和定位能力。这使得它们在需要高度控制转动角度和位置的应用中非常有用，如加工设备、测量仪器、机器人等。

2、BRT转台轴承能够适应由于热膨胀等因素引起的轴与外壳相对位置的变化。在工作过程中，由于温度变化或载荷变化等原因，轴和外壳之间的相对位置可能会发生微小的变化。BRT系列转台轴承能够灵活适应这种变化，确保稳定的运行和可靠的性能。

3、BRT系列转台轴承具有较大的径向承载力，能够承受重负荷和冲击负荷。它们的结构设计和材料选择使其具有高强度和耐久性，能够在负载要求较高的应用中安全可靠地工作，如起重机械、冶金设备等。

4、BRT转台轴承对轴或座孔的加工要求较高。为了确保良好的安装和运行，BRT转台轴承需要与轴或座孔有配合尺寸和形状，以保证良好的配合和传递负荷。因此，在选择和安装BRT转台轴承时，需要注意与轴或座孔的匹配和加工质量。

5、BRT转台轴承的内圈或外圈可分开安装和拆卸，非常方便。这种设计使得安装、维护和更换BRT转台轴承变得更加简单和高效，节省了时间和人力成本，提高了工作效率。

BRT转台轴承设计安装

BRT转台轴承设计安装图

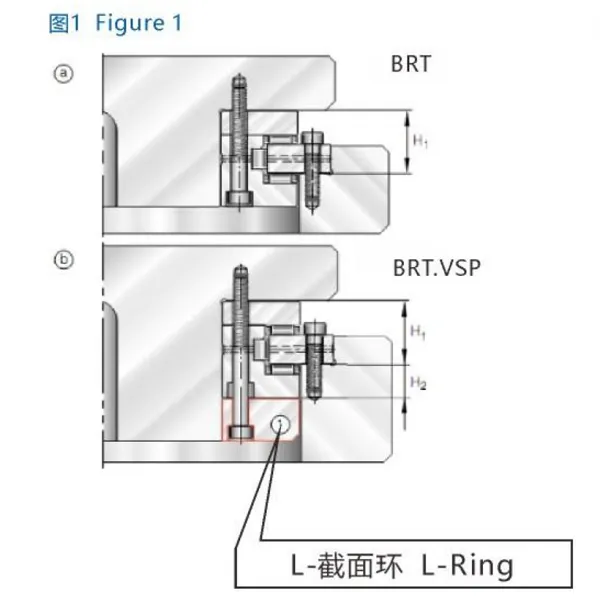

1、对配合结构的要求如图1所示：

在安装轴承之前，务必保证安装表面及周围环境的清洁。运输过程中，需使用固定螺钉对轴承零件进行保护。为便于定心安装，安装时可将固定螺钉松开，安装完成后应再次拧紧，或者用定位螺钉替换固定螺钉。

2、无论有无附加支撑环，均可安装L-截面环：

①无支撑环时，轴承代号为BRT。

②使用L-截面环作为支撑环时，轴承代号为BRT-VSP，且L-截面环的整个表面须获得完全支撑。

3、装配力只能通过待安装的轴承套圈传递，不得经由滚动体传递。

4、在安装与拆卸过程中，不得将轴承零件分开或相互交换。

5、启动时的摩擦力矩为尺寸表中所列轴承摩擦力矩的3至3.5倍。

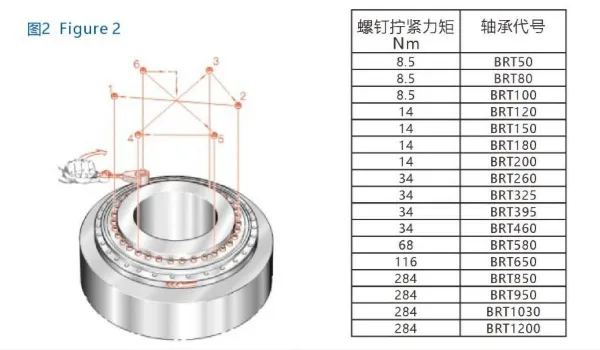

6、定位螺钉应使用扭力扳手，按十字交叉顺序拧紧（见图2），拧紧力矩参考下表。

BRT转台轴承设计安装图02

BRT转台轴承的应用

1、回转台：BRT系列转台轴承的高旋转精度和稳定性使其成为回转台的理想选择。这些回转台广泛用于加工中心、立式磨床、铣床和其他需要精确旋转的设备中。

2、立式磨床：BRT转台轴承在立式磨床上承担重要的角色。它们能够提供稳定的旋转支撑，使磨削过程更加精确和高效。

3、分度头：分度头是一种用于实现角度定位的设备，常见于工件加工中。BRT系列转台轴承的高旋转精度和刚性使其成为分度头中的关键组件。

4、滚齿机：滚齿机用于齿轮的制造和加工。BRT转台轴承的高承载能力和旋转精度使其非常适合在滚齿机上提供稳定的支撑和定位功能。

5、铁齿机工件轴：铁齿机是用于齿轮加工的特殊机床，BRT系列转台轴承在其中承担重要的工件轴支撑角色。其高承载能力和稳定性对于确保工件加工精度至关重要。
