BBS系列交叉滚子轴承

所属分类：精密交叉滚子轴承

发布日期：2023-05-12 16:28:45

咨询热线：0379-80888896

产品介绍
型号参数
安装方法
应用领域

BBS系列交叉滚子轴承，作为工业领域的高精密组件，以其独特的设计和卓越的性能而备受瞩目。采用交叉排列的滚子结构，该轴承有效分散载荷，提升承载能力和系统稳定性，为机械设备的可靠运行提供了强有力的支持。

BBS系列交叉滚子轴承以其卓越的性能而著称。首先，其结构设计使得承载能力更大，寿命更长，适用于高负荷、高精度的工作环境。其次，该系列轴承具有很好的旋转精度，可满足精密机械设备的要求。不仅如此，BBS系列还具备良好的耐磨性和抗污染能力，使其在恶劣环境下表现出色。

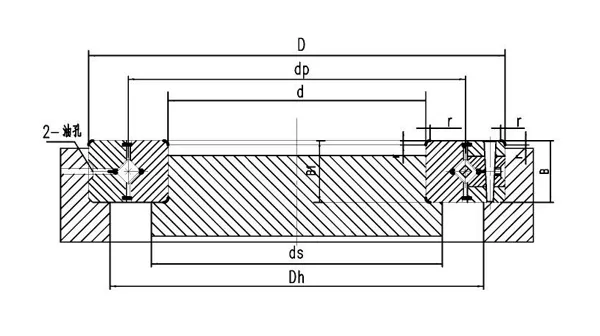

BBS系列交叉滚子轴承型号参数表

轴径 shaft diameter （mm)	型号 Model number	主要尺寸 Main dimensions (mm)					靠肩尺寸 Shoulder height		基本额定动载荷(径向) Basic dynamic load rating(radial)		重量weight	备注
轴径 shaft diameter （mm)	型号 Model number	内径 inner ring d	外径 Outer ring D	滚子节圆直径 dp	宽度 width B▪B1	倒角Chamfer r(min)	ds	Dh	C KN	Co KN	Kg	备注
50	BBS508	50	66	57	8	0.5	53.5	60.5	5.1	7.19	0.08	BRAU5008
60	BBS608	60	76	67	8	0.5	63.5	70.5	5.68	8.68	0.09	BRAU6008
70	BBS708	70	86	77	8	0.5	73.5	80.5	5.98	9.8	0.1	BRAU7008
80	BBS808	80	96	87	8	0.5	83.5	90.5	6.37	11.3	0.11	BRAU8008
90	BBS908	90	106	97	8	0.5	93.5	100.5	6.76	12.4	0.12	BRAU9008
100	BBS1008	100	116	107	8	0.5	103.5	110.5	7.15	13.9	0.14	BRAU10008
110	BBS1108	110	126	117	8	0.5	113.5	120.5	7.45	15	0.15	BRAU11008
120	BBS1208	120	136	127	8	0.5	123.5	130.5	7.84	16.5	0.17	BRAU12008
130	BBS1308	130	146	137	8	0.5	133.5	140.5	7.94	17.6	0.18	BRAU13008
140	BBS1408	140	156	147	8	0.5	143.5	150.5	8.33	19.1	0.19	BRAU14008
150	BBS1508	150	166	157	8	0.5	153.5	160.5	8.82	20.6	0.2	BRAU15008
160	BBS16013	160	186	170	13	0.5	165	179	23.3	44.9	0.59	BRAU16013
170	BBS17013	170	196	180	13	0.8	175	189	23.5	46.5	0.64	BRAU17013
180	BBS18013	180	206	190	13	0.8	185	199	24.5	49.8	0.68	BRAU18013
190	BBS19013	190	216	200	13	0.8	195	209	24.9	51.5	0.69	BRAU19013
200	BBS20013	200	226	210	13	0.8	205	219	25.8	54.7	0.71	BRAU20013

BBS系列交叉滚子轴承的安装注意事项
1、定位与清洁：在开始安装BBS系列交叉滚子轴承之前，务必确保安装位置干净，没有尘埃和异物。同时，要准确确定轴承的安装位置，保证其正确对齐，以避免后续安装过程中的偏差。

2、使用适当工具：选择适当的工具是确保安装成功的关键。使用专用工具，如轴承安装工具和液压装置，可以有效减少安装过程中的力量集中，避免对轴承产生不必要的损伤。

3、温度控制：在安装BBS系列交叉滚子轴承时，要注意控制环境温度。轴承通常在较低的温度下更容易安装，因此可选择在较低温度条件下进行安装操作，以确保轴承能够准确而安全地装配到位。

4、轴承预载力调整：在安装过程中，要特别留意轴承的预载力调整。确保轴承在安装后的预紧力处于合适的范围，以保证其正常运转，并提高整体的工作效率。

5、注意防尘与防污染：轴承在安装前应保持清洁，防止灰尘和污物进入轴承内部。使用防尘罩或者覆盖轴承的方式可以在安装过程中有效地保持轴承的清洁状态。

6、合理使用安装力：在使用液压力或其他力工具进行轴承安装时，必须谨慎使用力度，避免过度施力导致轴承损坏。使用适当的力度，保证轴承平稳安装，是确保安装成功的重要步骤。

7、后续检查与调试：安装完成后，进行轴承的后续检查与调试是非常关键的。确保轴承的安装位置正确，预紧力适当，然后进行旋转测试，以验证轴承是否正常运转。如有异常，应及时调整并重新检查。

BBS系列交叉滚子轴承预紧的目的
BBS系列交叉滚子轴承预紧的目的是为了确保轴承在工作时能够保持适当的接触和负载分配，以提高整个系统的刚性和运行精度。预紧是通过在轴承中施加一定的轴向负载，使内圈和外圈之间形成一定的轴向压力。这个轴向压力在一定程度上消除了轴承内部的松动，从而实现了以下几个主要目的：

1、提高轴承的刚性：预紧可以消除轴承内部的游隙，使其在工作时更为刚性。在高速、高精度的工作环境中，刚性是确保系统稳定性和准确性的关键因素。

2、减少轴承的振动和噪音：通过预紧，可以减少轴承在运转时的振动和噪音。这对于要求低噪音、高精度的应用，如机床制造和精密设备中尤为重要。

3、提高系统的定位精度：预紧有助于确保轴承在工作时的准确位置，从而提高系统的定位精度。这在需要高精度定位的应用中尤为关键，如机器人、数控机床等领域。

4、延长轴承寿命：适当的预紧可以减少轴承的磨损，延长其使用寿命。通过保持轴承的正常工作状态，预紧有助于减少因过度磨损引起的故障，提高设备的可靠性。

需要注意的是，预紧的力度应该适度，过度预紧可能导致轴承过度加热、寿命缩短，甚至损坏轴承。因此，在进行轴承预紧时，需要仔细遵循制造商提供的指导和规范，确保预紧力处于合适的范围内。

这种高性能的BBS系列交叉滚子轴承在各个工业领域都有广泛的应用。在机床制造中，BBS系列轴承常用于数控机床、磨床等设备，确保了机械运转的高精度和高效率。在工程机械领域，这种轴承常见于挖掘机、装载机等重型设备，承受着大型机械的巨大载荷，确保了挖掘机、装载机等设备的稳定性。航空航天领域也是BBS系列轴承的重要应用场景，其轻量化和高负荷能力为飞行器提供了可靠支持。
