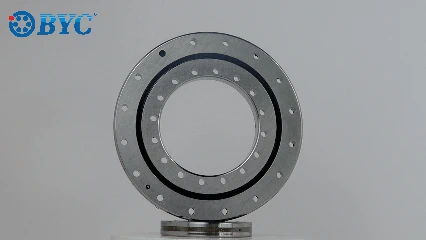

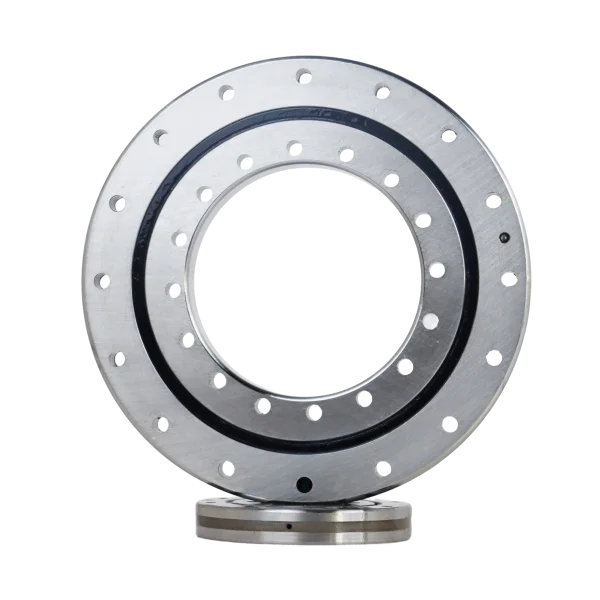

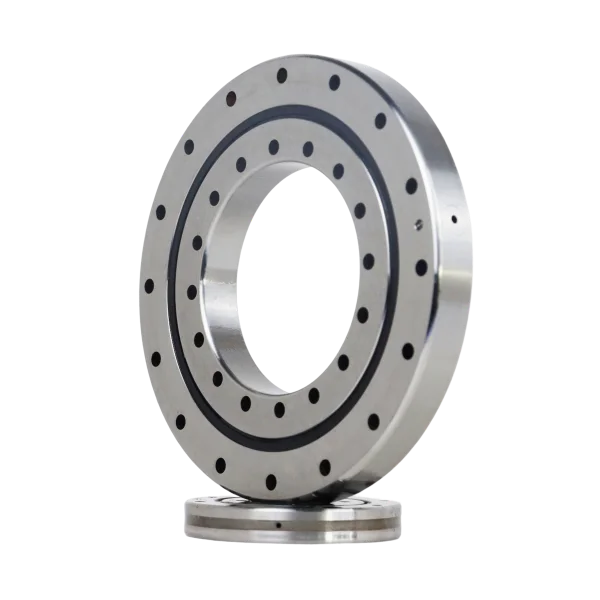

  BXU系列交叉圆柱滚子轴承是一种特殊结构的轴承,其中圆柱滚子通过隔离块相互垂直地排列在呈90°的V形沟槽滚动面上。这种设计使得轴承能够承受径向负荷、轴向负荷和力矩负荷等多个方向的负荷。

  该系列轴承具有小型化的特点,尤其是极薄形式,接近于极限的小型尺寸。同时,它具有高钢性和较高的精度,可达到P5、P4、P2级。这使得BXU系列轴承特别适用于工业机器人的关节部和旋转部、机械加工中心的旋转台、精密旋转工作台、医疗机器、计算器、军工、IC制造装置等设备。

  BXU系列交叉圆柱滚子轴承由厚壁外圈和内圈、圆柱滚子、间隔保持器和固定的安装孔组成。为了提供更好的密封性能,通常采用接触式密封或迷宫式密封。内外圈通过螺栓连接在周围部件上,确保轴承的安装和固定。


  BXU系列交叉圆柱滚子轴承特点


      1:承载多方向负荷:BXU系列轴承采用圆柱滚子在V形沟槽滚动面上通过隔离块相互垂直排列,使其能够承受径向负荷、轴向负荷和力矩负荷等多个方向的负荷。

  2:尺寸小型化:该系列轴承的内外圈尺寸较小,特别是极薄形式,接近极限的小型尺寸,但仍具有高刚性。精度可达到P5、P4、P2级,适用于对精度要求较高的应用。

  3:广泛应用领域:BXU系列轴承适用于工业机器人的关节部和旋转部、机械加工中心的旋转台、精密旋转工作台、医疗机器、计算器、军工、IC制造装置等设备。其高刚度和精度使其在需要精确定位和高速旋转的应用中表现出色。

  4:结构特点:BXU系列轴承具有厚壁外圈和内圈、圆柱滚子、间隔保持器和固定的安装孔。通常采用接触式密封或迷宫式密封,以提供更好的密封性能。内外圈通过螺栓连接在周围部件上,确保轴承的安装和固定。

  

XU系列交叉滚子轴承剖面图

BXU系列交叉圆柱滚子轴承型号参数表

型号
Model
number
主要尺寸Main dimensions (mm)
基本额定负荷(轴向)
Basic load rating(axial)
基本额定负荷径向)
Basic load rating(Radial)
重量
weight
内径
inner
ring
d
外径
outer
ring
D
滚子节
圆直径
dp
宽度
width
外圈孔
中心距
La
安装孔
na
内圈孔
中心距
Li
安装孔
ni
Ca
KN
Coa
KN
Cr
KN
Cor
KN
Kg
BXU050077 40 112 77 22 97 6-Φ6.6 56 6-M8 22.4 29 14.3 14.2 1.4
BXU060094 57 140 94 26 120 6-Φ9 70 6-M8 32.5 37.5 20.7 18.4 2.4
BXU060111 76.2 145.79 111 15.87 133.1 8-Φ6.9 88.9 8-Φ6.9 36 44.5 22.8 21.5 1.2
BXU080120 69 170 120 30 148 6-Φ9 90 6-M8 56 53 35.5 26 4
BXU080149 101.6 196.85 149.6 22.22 177.8 16-Φ6.9 115.8 16-Φ6.9 63 66 40 32.5 3.6
BXU120179 124.5 234 179 35 214 12-Φ11 144.5 12-Φ11 118 179 75 88 7
BXU120222 140 300 222 36 270 12-M16 170 12-Φ18 133 275 85 131 12
BXU160260 191 329 260 46 305 20-Φ14 215 20-Φ14 212 350 135 173 16
BXU080264 215.9 311 264 25.4 295.3 12-Φ8.7 231.8 12-Φ8.7 85 117 54 57 6.9
BXU160405 336 474 405 46 450 30-Φ14 360 30-Φ14 270 550 172 270 25
BXU080430 380 480 430 26 462 20-Φ9 398 20-M10 110 280 70 138 12
BXU300515 384 646 515 86 598 18-Φ26 432 18-Φ26 720 1370 455 670 115

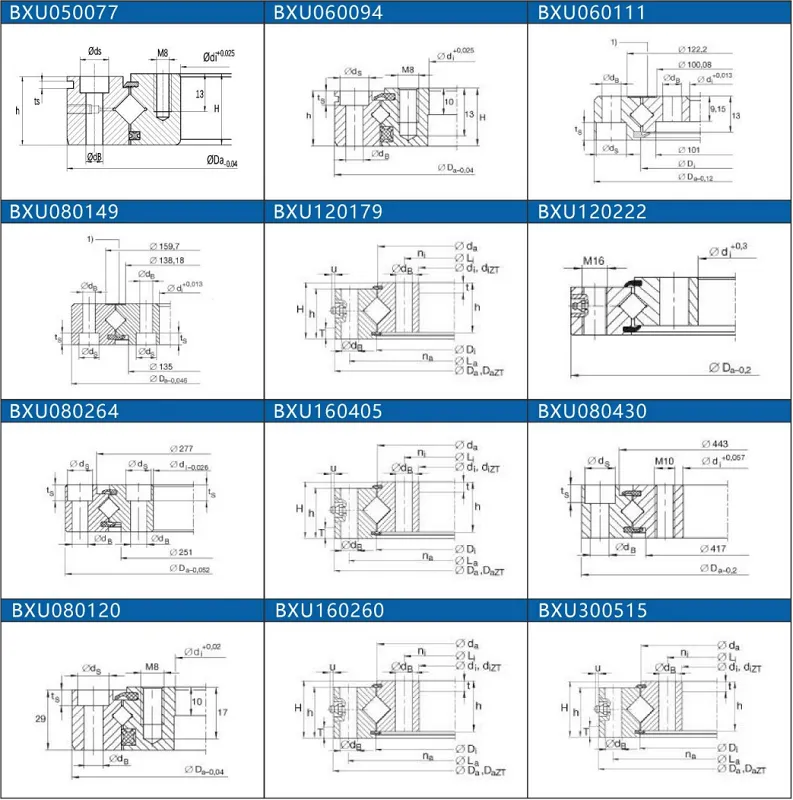

BXU系列交叉圆柱滚子轴承各型号结构图

BXU050077 BXU060094 BXU060111 BXU080120
XU050077 XU060094 XU080120
BXU080149 BXU120179 BXU120222 BXU160260
XU080149 XU120179 XU120222 XU160260
BXU080264 BXU160405 BXU080430 BXU300515
XU080264 XU160405 XU080430 XU300515

  BXU系列交叉圆柱滚子轴承的安装方法

  1:安装前部件的准备

  检查轴承的基座是否完好无损。

  清理轴承的基座和相关零件,确保表面平整且无毛边、毛刺等凸起,以避免影响轴承的安装和正常运行。

  2:安装的具体步骤

  将轴承放置在轴承的底座上。

  在轴承表面垫上一个平整且不坚硬的材料,以防止在敲击过程中损坏轴承。

  使用锤子轻轻敲击轴承,将其慢慢安装到底座中,直至轴承底部或发出沉闷的声响。

  3:安装完成后

  检查轴承的外观,确保没有明显的损伤或变形。

  转动轴承并注意转速,确保没有异常的噪音或阻力。

XU系列交叉圆柱滚子轴承安装示意图

  BXU系列交叉圆柱滚子轴承运行中的噪音及解决办法


  BXU系列交叉圆柱滚子轴承运行时,如果状态良好,会发出低低的呜呜或嗡嗡声。如果发出尖锐的嘶嘶音,吱吱音,或者其他没有规律的声音,说明轴承目前处于运转不良的状况。轴承运行中的噪音比较常见的有三种,尖锐的金属噪音、规则的噪音、不规则噪音等。

 1:尖锐的金属噪音

  轴承发出尖锐的金属噪音,一般都比较大、并且刺耳,导致这个问题的原因有轴承安装不当、负载异常、润滑剂过少、旋转部件摩擦等。

  解决办法:如果是轴承安装不当,我们可以通过提高轴承的加工精度、调整安装方法和精度等手段进行处理。如果是轴承负载异常,我们可以调整轴承的预负荷,轴承游隙,修正前、外壳挡肩位置。如果是润滑剂过少的原因,选择合适的润滑剂、并及时补充,即可解决问题。如果是轴承部件摩擦,我们可以修改曲路密封的接触部分。

  2:规则的噪音

  轴承在运转过程中,造成规则噪音的原因有:异物滚动面有伤痕、锈迹、轴承表面变形、轴承滚道面断裂等。

  解决办法:如果轴承的异物滚动面有伤痕、锈迹,我们可以清洗轴承、更换轴承、也可以使用合适的密封装置和干净的润滑剂。如果是轴承表面变形或道面断裂,都需要更换轴承解决。

  3:不规则噪音

  轴承的不规则噪音,是没有规律,不会因为回转速度的变化而变化,这种噪音在小型轴承上出现的比较多,导致这个问题的原因有:游隙过大、滚子损伤断裂或进入异物等。

  解决办法:如果是轴承游隙过大,我们可以将轴承游隙调整到合适的大小,修改预负荷。如果是轴承滚子损伤断裂,我们需要更换轴承。如果是进入了异物,我们可以清洗轴承,或直接更换轴承也是可以的。
