BRTM转台轴承

发布日期：2023-05-12 04:05:22

BRTM转台轴承是一种双向推力圆柱滚子BRT组合轴承，并加装了钢栅尺，能够实时监控并调整其旋转精度，从而确保机器实现高精度运转。

型号参数轴承介绍轴承结构

BRTM转台轴承型号参数表

型号 Model number	外形尺寸boundary dimensions								基本额定载荷Basic load rating(KN)				重量 Weight Kg
	外形尺寸boundary dimensions								轴向axial		径向radial
	d	D	H	H1	c	d1	J	J1	动dynamic load	静static load	动dynamic load	静static load
	单位unit:mm								Ca	Coa	cr	Cor
BRTM150	150	240	40	26	12	214	165	225	112	630	56	170	6.2
BRTM180	180	280	43	29	15	244	194	260	118	710	69.5	200	7.7
BRTM200	200	300	45	30	15	274	215	285	120	765	81.5	220	9.7
BRTM260	260	385	55	36.5	18	345	280	365	160	1060	93	290	18.3
BRTM325	325	450	60	40	20	415	342	430	275	1930	120	345	25
BRTM395	395	525	65	42.5	20	486	415	505	300	2280	186	655	33
BRTM460	460	600	70	46	22	560	482	580	355	2800	200	765	45

BRTM转台轴承的上面装了一种钢栅尺，形成了拥有双向推力的圆柱型滚子BRT组合轴承，能够做到每时每刻的监控和细致调整，既能让双向推力的圆柱滚子组合轴承的旋转精度更加的精密，又能够保证所用机器的高精度持久运转。因为机床的行业之中，往往需要加工件的旋转角度能够拥有很高的需求，这就使得角伴移要能够进行测量和控制，BRTM转台轴承的角位移测量在现代工业有着十分重要的作用。

目前比较普遍的测量方式是采用光栅式编码、磁栅式编码器等，而我们使用的钢栅式测量系统具有精度高、抗污染、无电磁干扰、环境适应性强等特点。同时，由于它是安装在BRT转台轴承上，具有很高的转动精度，并能承受轴向、径向、倾翻等多种载荷，是机床工业中高精度数控转台、分度头、测量等需要高精度的场合。

钢栅测量系统的优点

1.非接触感应式编码器，无磨损；

⒉精度可与光学编码器相媲美，精度高；

3.双读数头测量系统可以对轴承径向的偏差进行实时校正4高转速，高动态性能，高分辨率；

5.无磁性构件，无磁滞反应，无消磁危险；

6.对环境干扰比如固体颗粒、油等具备强的抗干扰性，防护等级IP67，可耐一定水压、尘密、对任何类型的污染或者污物不敏感；

7.紧凑的设计，解决用户安装空间狭小的问题；

8.安装简单，高速速度快，高的抗冲击和振动性、稳定性好、可靠性高；

9.可输出正弦波(1VPP）或方波信号(TTL)，兼容数控系统。

钢栅测量系统有各种不同的配置，我们可以根据客户需求提供解决方案，在我们给客户提供解决方案时，需要客户提供以下信息：实际使用轴承时的定位精度、转速、电缆的长度、信号输出的种类、线数、参考点标记的数量及类型等。

钢栅尺分为三个精度等级：+/-3 u m[弧长]，+/-5u m[弧长]，+/-10u m[弧长]参考点标记标准配置：每360度一个参考点标记

按客户的实际应用要求：多个距离编码参考标记信号输出类型：1Vpp或TTL。

BRTM转台轴承结构

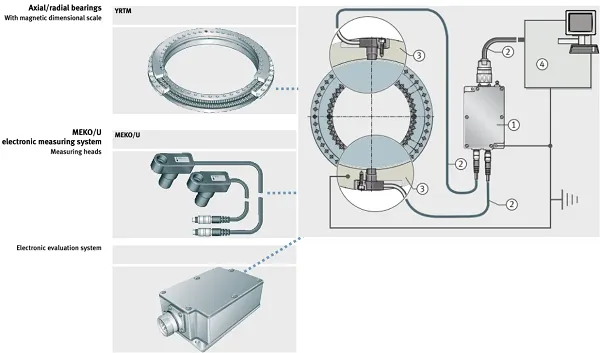

整个钢栅系统包括钢栅尺、读数头、电子评估器三部分。钢栅尺安装在轴承的内圈上。读数头安装在轴承外圈上。工作时轴承旋转，钢栅尺和读数头做非接触式相对运动，通过感应采集来的数据经电缆传给电子评估器。电子评估器再将数据转换为方波或正弦波信号。这些信号输入到机床的数控系统中，就能实现对角位移的测量和控制。

型号Model Number	固定孔 fixung holes								节距 Pitches	拧紧力矩 Tightening torque	摩擦力矩 Frictional torque
	内圈孔Holes of inner ring				外圈孔Holes of inner ring
	固定孔Fixing holes				固定孔Fixing holes		螺纹拔取孔
	d1 mm	d2 mm	a mm	数量 quantity	d3 mm	数量 quantity	G	数量 quantity	数量×t quantityxt	Nm	Nm
BRTM150	7	11	6.2	34	7	33	M8	3	36×10°	14	10
BRTM180	7	11	6.2	46	7	45	M8	3	48×7.5°	14	12
BRTM200	7	11	6.2	46	7	45	M8	3	48×7.5°	14	14
BRTM260	9.3	15	8.2	34	9.3	33	M12	3	36×10°	34	20
BRTM325	9.3	15	8.2	34	9.3	33	M12	3	36×10°	34	40
BRTM395	9.3	15	8.2	46	9.3	45	M12	3	48×7.5°	34	55
BRTM460	10	15	8.2	46	10	45	M12	3	48×7.5°	34	70

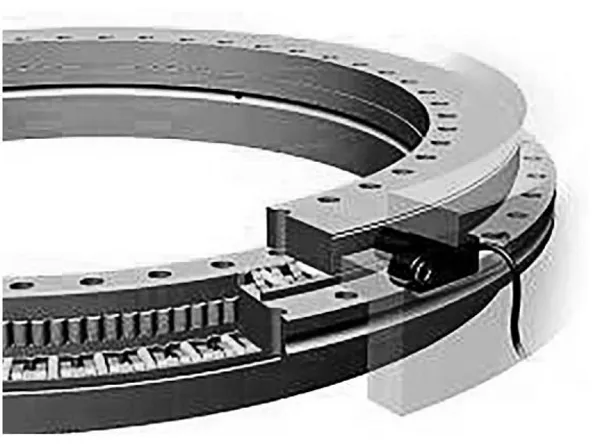

BRTM转台轴承结构

带集成角度测量系统的转台轴承，角位移的测量在现代工业中有着十分重要的作用，特别在机床行业中，往往对加工件的旋转角度有很高要求，这就需要对角位移进行测量和控制。
