BRTS转台轴承

发布日期：2023-05-12 04:05:27

BRTS型转台轴承与BRT转台轴承在外形、安装尺寸及精度上完全相同。前者在径向滚子上加装了尼龙保持架，以满足轴承高速转动的需求。由于BRTS轴承具备较高的极限转速以及很低且稳定的摩擦力矩等特点，因此尤其适用于带有力矩的发动机。

型号参数轴承介绍安装步骤储存方法

BRTS转台轴承图纸

BRTS转台轴承型号及参数表

型号 Model number	外形尺寸boundary dimensions								基本额定载荷Basic load rating (KN)				重量 Weight Kg
	d	D	T	H	C	d1	dn	dm	轴向axial		径向radial
	d	D	T	H	C	d1	dn	dm	动 Ca dynamic load	静 Coa static load	动 Cr dynamic load	静 Cor static load
	单位unit:mm								动 Ca dynamic load	静 Coa static load	动 Cr dynamic load	静 Cor static load
BRTS200	200	300	45	30	15	274	215	285	105	635	78	202	9.7
BRTS260	260	385	55	36.5	18	345	280	365	131	840	85	275	18.3
BRTS325	325	450	60	40	20	415	342	430	191	1260	108	300	25
BRTS395	395	525	65	42.5	20	486	415	505	214	1540	121	390	33
BRTS460	460	600	70	46	22	560	482	580	221	1690	168	570	45

型号 Model number	固定孔fixing holes								节距 Pitches	拧紧力矩 Tightening torque	摩擦力矩 Frictional torque	极限转速 Limiting speed
	内圈孔 Holes of inner ring				外圈孔 Holes of inner ring
	固定孔 fixing holes				固定孔 fixing holes		螺纹拔取孔 Extraction thread hole
	固定孔 fixing holes				固定孔 fixing holes		螺纹拔取孔 Extraction thread hole
	d0	ds	Ts	数量 quantity	dL mm	数量 quantity	G	数量 quantity	数量 × t quantity × t	Nm	Nm	脂grease min
	mm			数量 quantity	dL mm	数量 quantity	G	数量 quantity	数量 × t quantity × t	Nm	Nm	脂grease min
BRTS200	7	11	6.2	46	7	45	M8	3	48 × 7.5°	14	14	950
BRTS260	9.3	15	8.2	34	9.3	33	M12	3	36 × 10°	34	20	800
BRTS325	9.3	15	8.2	34	9.3	33	M12	3	36 × 10°	34	40	680
BRTS395	9.3	15	8.2	46	9.3	45	M12	3	48 × 7.5°	34	55	600
BRTS460	10	15	8.2	46	10	45	M12	3	48 × 7.5°	34	70	500

BRTS转台轴承具有和BRT这一型号的转台轴承基本一致的外表和安装的大小尺寸以及零件的精度，它的径向滚子更是加装了尼龙的保持架才能够满足轴承的高速转动的需球，所以由于BRTS轴承拥有极限转速高，摩擦力矩不仅低还稳定等特点，致使这种轴承特备适合用在带有力矩的发动机上。

转台轴承产品主要适用于高精度数控转台、分度盘、直驱电机、工业机器人、自动化设备、谐波减速机、雷达、航空、航天及测量和试验中要求精度高的多个领域。

BRTS转台轴承的安装步骤

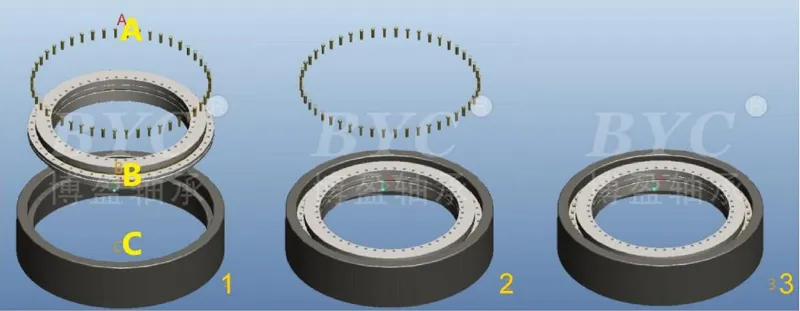

BRTS转台轴承的安装步骤01

1. 将轴承装入轴承座中；

A. 外圈安装螺钉；

B. BRT转台轴承；

C. 轴承座；

2. BRT转台轴承的外径与轴承座之间采用间隙配合；

3. 按十字交叉方式依次拧紧外圈安装螺钉；

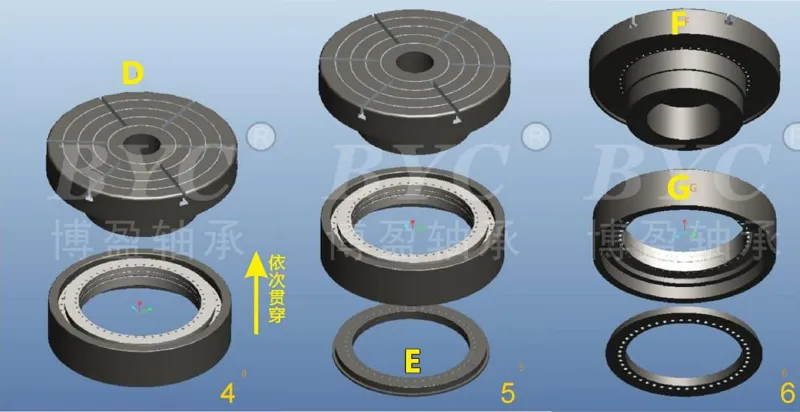

BRTS转台轴承的安装步骤02

4. 将数控转台台面压在轴承的端面上；

D. 数控转台台面；

5. BRT转台轴承的另一端面与法兰盘配合安装；

E. 法兰盘；

6. 转台轴的外径与轴承内径之间采用过渡配合安装；

F. 转台轴外径；

G. 轴承内径；

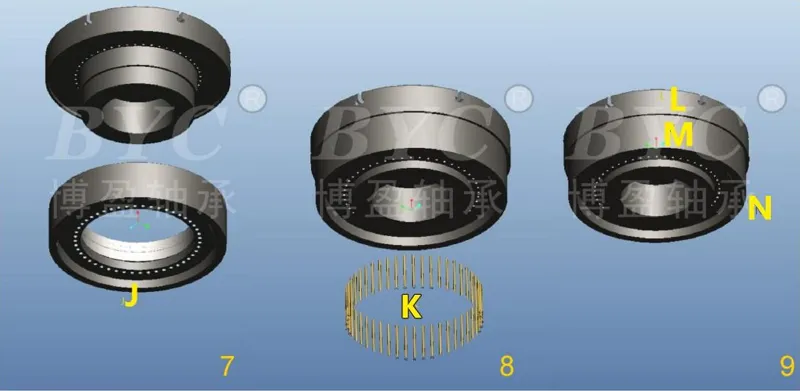

BRTS转台轴承的安装步骤03

7. 将法兰盘、转台轴承、转台台面的安装孔对齐；

J. 法兰盘；

8. 按十字交叉方式依次锁紧内圈连接螺钉；

k. 内圈连接螺钉；

9. 使用连接螺钉将法兰盘和轴承一起锁定在转台台面上；

L. 转台台面；

M. BRT转台轴承；

N. 法兰盘；

BRTS转台轴承的储存方法

BRTS转台轴承的储存方法，要看您是要短期储存，还是长期储存。

1、短期储存

喷涂防锈油脂：BRTS转台轴承在出厂之前，会涂上一层防锈油脂作为防锈手段，如客户有需求，还会根据客户需求单独包装每个轴承。

防潮处理：这个要看轴承的储存环境，如果库房比较潮湿，就需要进行防潮处理了。

科学放置：做好防潮处理后，就要放置轴承了，由于过多水汽会渗透轴承包装，对轴承进行锈蚀，因此轴承不能直接接触地面，也不能被水泡雨淋。此外，每个轴承之间应当做好外包装防护，边边角角也应当进行支撑，否则轴承的叠放堆积，会导致轴承的变形。我们在放置轴承时，还应当轻拿轻放，平稳放置，避免因放置不当导致轴承变形。

2、长期储存

BRTS转台轴承如果短时间内不使用，就需要长期储存了，长期储存要考虑的问题就比较多了。

库房温度：在出厂之前，BRTS转台轴承会均匀涂抹防锈油，库房温度不管是过低还是过高，都会导致防锈油变质，我们建议，长期存放BRTS转台轴承的库房，室温应当控制在0-25℃。

库房湿度：库房湿度过高，会导致转台轴承的生锈，我们建议，库房的湿度应当控制在45%-60%之间。

库房环境：长期储存的转台轴承，如有必要，尽量单独存放，如果要和其他物品一起存放，这些物品不能是化学物品，如酸、碱、盐等。转台轴承应当远离地面、暖气管道摆放。

定时查看：在转台轴承储存过程中，我们需要定时查看情况，建议可10-12个月看一次。如果检查发现转台轴承的油封包装有生锈情况，我们就要重新进行包装，避免其他物质进入轴承。
