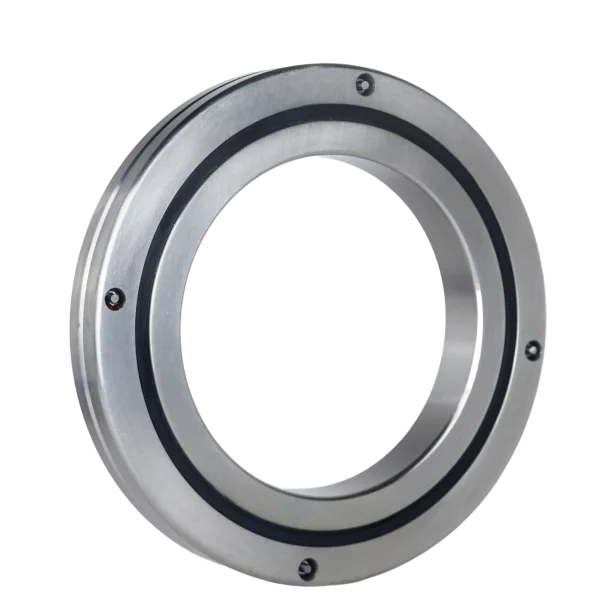

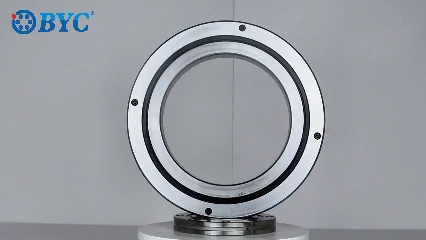

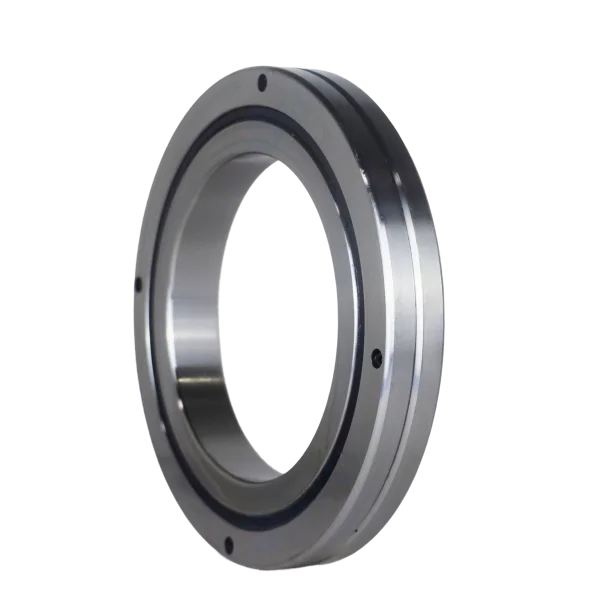

BRB系列交叉滚子轴承是一种基础型的交叉滚子轴承。它的设计特点是内环和外环尺寸较小,外环为分割型,内环为整体式。这种结构使得BRB系列轴承适用于对内环高精度要求的场合。
BRB系列交叉滚子轴承能够承受多个方向的载荷,具有较高的承载能力。它操作和安装方便,适用于各种工业机器人的铰接旋转、加工中心、精密旋转工作台、医疗机械、计算器、集成电路制造装置等应用领域。
这些轴承的特点使得它们在需要高精度和稳定性的应用中非常有用。它们能够提供平稳的旋转运动,并具有较高的刚度和承载能力,适合在复杂的工作环境下使用。
需要注意的是,BRB系列交叉滚子轴承的选择和使用需要根据具体的应用要求和工作条件来进行。在安装和维护时,应按照轴承制造商提供的指南进行操作,确保轴承的正常运行和寿命。
BRB系列交叉滚子轴承的优势特点
1:旋转精度更高:BRB系列交叉滚子轴承的滚子以90°相互垂直交叉排列,并通过隔离块、间隔保持器等隔开,避免了滚子的倾斜和相互摩擦。此结构可使轴承的旋转精度更高,并且外环间隙可随时调整,有助于提高轴承的精度。
2:操作方便,安装简单:BRB系列交叉滚子轴承的外环上设有安装孔,可以通过螺钉或铆钉直接安装,简化了操作过程。
3:承载能力强:由于滚子与轴承的多个滚道接触,BRB系列交叉滚子轴承能够承受更大的轴向载荷、径向载荷和倾覆力矩,具有较高的承载能力和刚性。
4:紧凑设计,节省安装空间:BRB系列交叉滚子轴承在尺寸设计上更为精巧,尺寸小巧而紧凑,同时保持良好的高刚性,可节省安装空间,适用于有限的安装环境。
5:极限转速高:BRB系列交叉滚子轴承采用隔离块避免了滚子间的相互摩擦,减少了摩擦损失,提高了轴承的转速能力和极限速度。
6:低转动惯量和启动扭矩:BRB系列交叉滚子轴承具有较低的转动惯量和启动扭矩,使其易于控制角分度,有利于精确的旋转运动控制。
7:合理的轴承游隙:BRB系列交叉滚子轴承的轴承游隙经过合理设计,滚子运转精度更高,有助于保持稳定和精准的旋转性能。
8:方便的润滑:BRB系列交叉滚子轴承配备密封装置和注油孔,方便补充润滑油或润滑脂,保证轴承的良好润滑和寿命。
BRB系列交叉滚子轴承型号参数表
轴径
shaft
diameter
(mm)
|
型号
Model
number
|
主要尺寸Main dimensions (mm) |
靠肩尺寸
Shoulder height
|
基本额定负荷(径向)
Basic load rating(radial)
|
重量
weight
|
|||||||
内径
lnrerring
(mm)
|
外径
outeri
(mm)
|
滚子节圆直径
dp
|
宽度
B B1
|
油孔
reasing
hole
|
倒角
r(min)
|
ds
(mm)
|
Dh
(mm)
|
C
kN
|
Co
kN
|
Kg | ||
30 | BRB3010 | 30 | 55 | 41.5 | 10 | 1 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
35 | BRB3510 | 35 | 60 | 46.5 | 10 | 1 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
40 | BRB4010 | 40 | 65 | 51.5 | 10 | 1 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
45 | BRB4510 | 45 | 70 | 56.5 | 10 | 1 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
50 | BRB5013 | 50 | 80 | 64 | 13 | 1.5 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
60 | BRB6013 | 60 | 90 | 74 | 13 | 1.5 | 0.6 | 68 | 82 | 18 | 24.3 | 0.3 |
70 | BRB7013 | 70 | 100 | 84 | 13 | 1.5 | 1 | 78 | 92 | 19.4 | 27.7 | 0.35 |
80 | BRB8016 | 80 | 120 | 98 | 16 | 1.5 | 1 | 91 | 111 | 30.1 | 42.1 | 0.7 |
90 | BRB9016 | 90 | 130 | 108 | 16 | 1.5 | 1.5 | 98 | 118 | 31.4 | 45.3 | 0.75 |
100 | BRB10016 | 100 | 140 | 119.3 | 16 | 1.5 | 1.5 | 109 | 129 | 31.7 | 48.6 | 0.83 |
BRB10020 | 150 | 123 | 20 | 1.5 | 1.5 | 113 | 133 | 33.1 | 50.9 | 1.45 | ||
110 | BRB11012 | 110 | 135 | 121.8 | 12 | 1.5 | 1 | 117 | 127 | 12.5 | 24.1 | 0.4 |
BRB11015 | 145 | 126.5 | 15 | 1.5 | 1 | 122 | 136 | 23.7 | 41.5 | 0.75 | ||
BRB11020 | 160 | 133 | 20 | 1.5 | 1.5 | 120 | 143 | 34 | 54 | 1.56 | ||
120 | BRB12016 | 120 | 150 | 134.2 | 16 | 1.5 | 1.5 | 127 | 141 | 24.2 | 43.2 | 0.72 |
BRB12025 | 180 | 148.7 | 25 | 2 | 1 | 133 | 164 | 66.9 | 100 | 2.62 | ||
130 | BRB13015 | 130 | 160 | 144.5 | 15 | 1.5 | 2 | 137 | 152 | 25 | 46.7 | 0.72 |
BRB13025 | 190 | 158 | 25 | 2 | 1 | 143 | 174 | 69.5 | 107 | 2.82 | ||
140 | BRB14016 | 140 | 175 | 154.8 | 16 | 1.5 | 2 | 147 | 162 | 25.9 | 50.1 | 1 |
BRB14025 | 200 | 168 | 25 | 2 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 | ||
150 | BRB15013 | 150 | 180 | 164 | 13 | 1.5 | 2 | 157 | 172 | 27 | 53.5 | 0.68 |
BRB15025 | 210 | 178 | 25 | 2 | 1 | 164 | 194 | 76.8 | 128 | 3.16 | ||
BRB15030 | 230 | 188 | 30 | 3 | 2 | 173 | 211 | 100 | 156 | 5.3 | ||
160 | BRB16025 | 160 | 220 | 188.6 | 25 | 2 | 2 | 173 | 204 | 81.7 | 135 | 3.14 |
170 | BRB17020 | 170 | 220 | 191 | 20 | 1.5 | 2 | 184 | 198 | 29 | 62.1 | 2.11 |
180 | BRB18025 | 180 | 240 | 210 | 25 | 2 | 2 | 195 | 225 | 84 | 143 | 3.44 |
190 | BRB19025 | 190 | 240 | 211.9 | 25 | 1.5 | 2 | 202 | 222 | 41.7 | 82.9 | 2.99 |
200 | BRB20025 | 200 | 260 | 230 | 25 | 2 | 2.5 | 215 | 245 | 84.2 | 157 | 4 |
BRB20030 | 280 | 240 | 30 | 3 | 2.5 | 221 | 258 | 114 | 200 | 6.7 | ||
BRB20035 | 295 | 247.7 | 35 | 3 | 2.5 | 225 | 270 | 151 | 252 | 9.6 | ||
220 | BRB22025 | 220 | 280 | 250.1 | 25 | 2 | 2.5 | 235 | 265 | 92.3 | 171 | 4.1 |
240 | BRB24025 | 240 | 300 | 269 | 25 | 2 | 3 | 256 | 281 | 68.3 | 145 | 4.5 |
250 | BRB25025 | 250 | 310 | 277.5 | 25 | 2 | 3 | 265 | 290 | 69.3 | 150 | 5 |
BRB25030 | 330 | 287.5 | 30 | 3 | 3 | 269 | 306 | 126 | 244 | 8.1 | ||
BRB25040 | 355 | 300.7 | 40 | 3.5 | 3 | 275 | 326 | 195 | 348 | 14.8 | ||
300 | BRB30025 | 300 | 360 | 328 | 25 | 2 | 3 | 315 | 340 | 76.3 | 178 | 5.9 |
BRB30035 | 395 | 345 | 35 | 3 | 3 | 322 | 368 | 183 | 367 | 13.4 | ||
BRB30040 | 405 | 351.6 | 40 | 3.5 | 3 | 326 | 377 | 212 | 409 | 17.2 | ||
350 | BRB35020 | 350 | 400 | 373.4 | 20 | 1.5 | 3.5 | 363 | 383 | 54.1 | 143 | 3.9 |
400 | BRB40035 | 400 | 480 | 440.3 | 35 | 3 | 3.5 | 422 | 459 | 156 | 370 | 14.5 |
BRB40040 | 510 | 453.4 | 40 | 3.5 | 1.5 | 428 | 479 | 241 | 531 | 23.5 | ||
450 | BRB45025 | 450 | 500 | 474 | 25 | 1.5 | 1.5 | 464 | 484 | 61.7 | 182 | 6.6 |
500 | BRB50025 | 500 | 550 | 524.2 | 25 | 1.5 | 1.5 | 514 | 534 | 65.5 | 201 | 7.3 |
BRB50040 | 600 | 548.8 | 40 | 3 | 3.5 | 526 | 572 | 239 | 607 | 26 | ||
BRB50050 | 625 | 561.6 | 50 | 3.5 | 3.5 | 536 | 587 | 267 | 653 | 41.7 | ||
600 | BRB60040 | 600 | 700 | 650 | 40 | 3 | 4 | 627 | 673 | 264 | 721 | 29 |
700 | BRB70045 | 700 | 815 | 753.5 | 45 | 3 | 4 | 731 | 777 | 281 | 836 | 46 |
800 | BRB80070 | 800 | 950 | 868.1 | 70 | 4 | 5 | 836 | 900 | 468 | 1330 | 105 |
900 | BRB90070 | 900 | 1050 | 969 | 70 | 4 | 5 | 937 | 1001 | 494 | 1490 | 120 |
1000 | BRB1000110 | 1000 | 1250 | 1114 | 110 | 6 | 6 | 1057 | 1171 | 1220 | 3220 | 360 |
1250 | BRB1250110 | 1250 | 1500 | 1365.8 | 110 | 6 | 6 | 1308 | 1423 | 1350 | 3970 | 440 |
BRB型交叉滚子轴承内环旋转精度
轴承内径尺寸
lnner diameter (d) (mm)
|
内环公差 Tolerance of the inner ring | ||||||
径向跳动 Radial runout | 轴向跳动 Axial runout | ||||||
以上
Above
|
以下
Orless
|
P5级 | P4级 | P2级 | P5级 | P4级 | P2级 |
18 | 30 | 4 | 3 | 2.5 | 4 | 3 | 2.5 |
30 | 50 | 5 | 4 | 2.5 | 5 | 4 | 2.5 |
50 | 80 | 5 | 4 | 2.5 | 5 | 4 | 2.5 |
80 | 120 | 6 | 5 | 2.5 | 6 | 5 | 2.5 |
120 | 150 | 8 | 6 | 2.5 | 8 | 6 | 2.5 |
150 | 180 | 8 | 6 | 5 | 8 | 6 | 5 |
180 | 250 | 10 | 8 | 5 | 10 | 8 | 5 |
250 | 315 | 13 | 10 | 6 | 13 | 10 | 6 |
315 | 400 | 15 | 12 | 8 | 15 | 12 | 8 |
400 | 500 | 18 | 14 | 10 | 18 | 14 | 10 |
500 | 630 | 20 | 16 | 12 | 20 | 16 | 12 |
630 | 800 | 25 | 20 | 15 | 25 | 20 | 15 |
800 | 100o | 30 | 25 | 20 | 30 | 25 | 20 |
1000 | 1250 | 35 | 30 | 25 | 35 | 30 | 25 |
BRB系列交叉滚子轴承安装注意事项
1:安装前准备:仔细检查各个部件的质量,并清除表面的毛刺。对于未加工的铸件表面,必须除去型砂和其他杂质。
使用煤油或汽油进行清洗,并确保各部件良好润滑。待清洗和润滑的部件干燥后才能使用。
2:安装时:
避免损伤轴承,不得使用工具直接敲击。使用均等的压力施加在套圈端面的圆周上,将套圈压入轴承座。
在安装过程中,确保轴承和轴承座的配合精度,以确保正确的安装位置和轴向对齐。
3:安装后:
在安装完成后,先进行旋转轴或轴承箱的试转。检查是否有异常情况出现。
如果试转正常,可以使用动力进行无负荷、低速运转。逐步提高旋转速度和施加负荷,同时检测噪音、振动和温升情况。
如果发现异常情况,应立即停止运转,并进行检查和排除故障。
只有在运转试验正常后,才能正式使用轴承。
BRB系列交叉滚子轴承游隙的测量方法
径向游隙测量方法:
1:感觉法
通过手动转动轴承来感受轴承的运行情况。正常情况下,轴承应该运行顺畅平稳,没有卡顿感。
当交叉滚子轴承存在径向游隙时,即使只有0.01mm的游隙,当轴承外圈晃动时,轴承上的一个点也会产生大约0.10-0.15mm的径向位移。
2:测量法
使用千分表等测量工具进行检查。在测量之前,需要将千分表归零。
将千分表顶在交叉滚子轴承的外环上,轻轻顶起轴承,轴承的径向游隙会在千分表上显示具体数值。
轴向游隙测量方法:
1:感觉法
在轴承的轴端外露时,可以直接用手指检查轴承的轴向游隙。这种方法主要是检查轴承的转动是否正常和灵活。
2:测量法
使用千分表进行轴向游隙的测量。在测量之前,使用撬杠将轴移动到两端的极限位置。
在极限位置时,测量千分表上两者之间的差值,这个差值即为轴承的轴向游隙。
在使用撬杠辅助测量时,需要注意不要施加过大的力量,以免影响测量的准确性。
