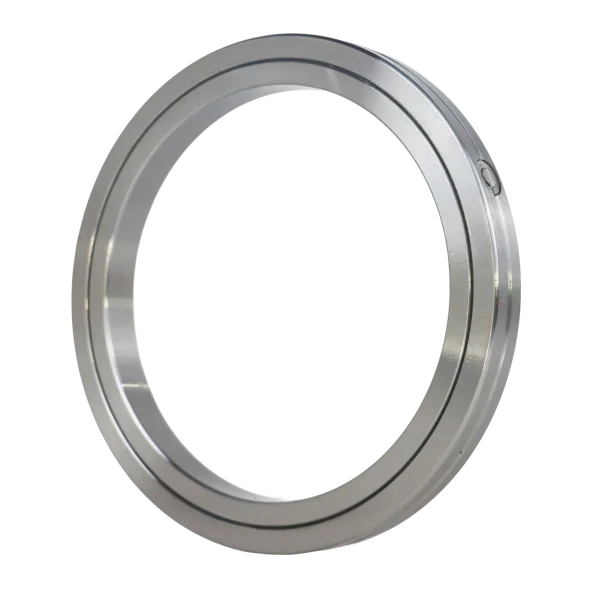

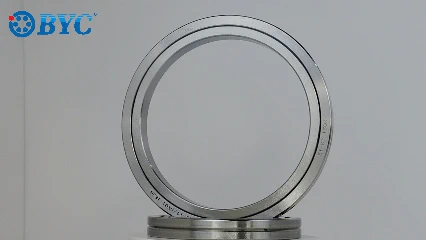

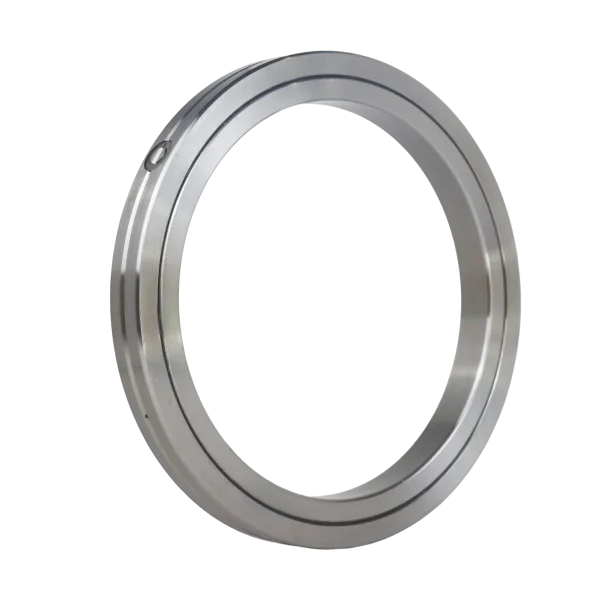

BX交叉滚子轴承

发布日期：2023-05-12 04:05:16

外环分割型，内环旋转用

该系列结构与BRB系列相似，外环采用两分割形式，并由三个固定环连接，内环则为一体式设计，适用于对内环旋转精度要求较高的部位。

订购热线：18137723005 联系我们

型号参数轴承介绍安装步骤应用领域轴承视频

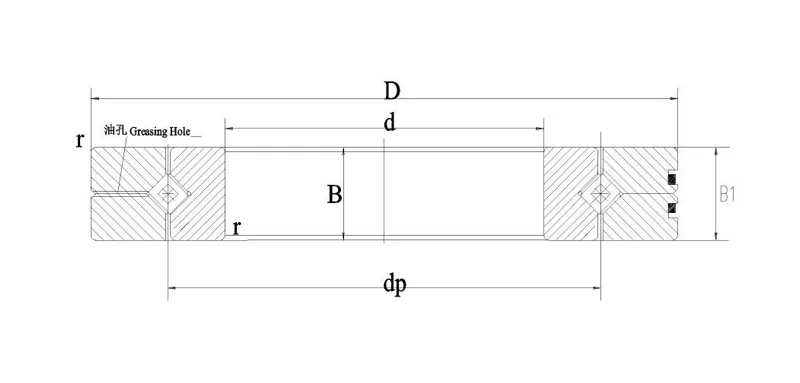

BX交叉滚子轴承图纸

BX交叉滚子轴承型号参数表

型号 Model number	主要尺寸Main dimensions(mm)						靠肩尺寸 Shoulder height		基本额定负荷(轴向) Basic load rating(axial		基本额定负荷（径向） Basic load rating(radial)		重量 weight
型号 Model number	内径 inner ring d	外径 Outer ring D	滚子节圆直径 dp	宽度 width B	油孔 Greasing hole	倒角Chamfer r(min)	de	Di	Ca KN	Coa KN	Cr KN	Cor KN	Kg
BX011814	70	90	80	10	1.2	0.6	79.5	80.5	15.4	51	11	20	0.3
BX011818	90	115	102	13	1.2	1	101.5	102.5	26	91	18	37	0.4
BX011820	100	125	112	13	1.2	1	111.5	112.5	28	102	19	41	0.5
BX011824	120	150	135	16	1.5	1	134.4	135.6	38	146	27	59	0.8
BX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	240	45	96	1.1
BX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	275	49	111	1.7
BX011836	180	225	202	22	2	1.1	201.2	202.8	96	381	69	153	2.3
BX011840	200	250	225	24	2	1.5	224.2	225.8	102	425	72	170	3.1
BX011848	240	300	270	28	2	2	269.2	270.8	148	640	105	255	5.3
BX011860	300	380	340	38	2.5	2.1	339.2	340.8	243	1070	173	425	12
BX011868	340	420	380	38	2.5	2.1	379.2	380.8	260	1220	185	485	13.5
BX011880	400	500	450	46	2.5	2.5	449	451	385	1800	275	720	24
BX0118/500	500	620	560	56	2.5	3	558.8	561.2	560	2750	395	1100	44

BX系列轴承滚柱是交叉布置，只需一套横向滚动轴承就能承受全部的负荷，其刚度比常规机型提高了3-4倍。它的外环在装上滚柱和间隔保持器后，可以与交叉滚柱轴环紧固，防止相互分离，安装更加方便。由于采用了间隔保持器，消除了滚柱间的摩擦力，避免了滚柱的侧倾，实现了稳定的转动力矩。

交叉布置滚柱：BX系列轴承的滚柱采用交叉布置，只需一套横向滚动轴承就能承受全部的负荷，相比常规机型提高了3-4倍的刚度。这种设计使得轴承能够承受径向负荷、轴向负荷以及力矩负荷等多个方向的负荷。

外环固定设计：BX系列轴承的外环可以与交叉滚柱轴环紧固，防止相互分离。这样的设计使得安装更加方便，并且增加了轴承的稳定性。

间隔保持器：BX系列轴承采用间隔保持器，消除了滚柱间的摩擦力，避免了滚柱的侧倾。这样可以实现稳定的转动力矩，并提高了轴承的性能和寿命。

BX系列交叉滚子轴承安装步骤

1、请先将支承座或其他安装部位清洁干净，并确认是否存在毛刺或毛边。

2、由于轴承为薄壁结构，插入时容易发生倾斜。为避免此现象，请保持轴承水平，使用塑料锤均匀敲击，逐次将其装入支承座或轴上，直至通过声音确认已与基准面完全贴合。

3、将固定法兰置于交叉滚子轴承的轴环上，轻微摇动固定法兰几次，使其螺栓孔位置对齐。

4、将固定螺栓插入孔中，用手转动螺栓时，确认未因螺栓孔偏移而导致螺栓难以拧入。

5、如图所示，固定螺栓的锁紧应从不完全锁紧到完全锁紧，分3至4个阶段，按对角线顺序反复拧紧。在锁紧分割型内圈或外圈时，可略微转动一体型的外圈或内圈，以修正内外圈与主体之间的偏移。

BX交叉滚子轴承的润滑方法

BX交叉滚子轴承润滑时，可以采用滴油光滑、循环油光滑、油浴光滑、放射光滑、喷雾光滑等方法。

1. 滴油光滑

这个方法适合推力圆柱滚子轴承的部件，这款轴承不能使用太多的润滑油，需要定量供给光滑油，而滴油光滑可以持续少量的为推力圆柱滚子轴承进行润滑。

2. 循环油光滑

转速较高的轴承部件，可以使用这种润滑方式，循环油光滑通过油泵将过滤后的油泵入轴承部件中，通过轴承后，光滑油会被过滤冷却，这样的方法能够快速带走大量热量，让转速高的轴承运行更顺畅。

3. 油浴光滑

这是一种使用较多的，比较大众的轴承润滑方式，多用于转速较低的轴承。油浴光滑是把轴承的一部分放到油槽中，旋转的轴承零件带起光滑油后，再流回油槽油面。

4. 放射光滑

放射光滑是使用油泵把低压油通过喷嘴喷射到滚子轴承中，射入轴承中的光滑油，从轴承另一头进入油槽。轴承运行速度较高时，轴承滚动体和保持架的旋转速度也保持相应的速度，因此周围存在气流，这个时候，轴承使用普通的润滑方式，很难把光滑油送到轴承中，这个时候，就需要用低压放射的方法，把光滑油喷射到轴承中，喷嘴的位置在内圈和保持架中间。

5. 喷雾光滑

这种方式将空气收缩后，通过喷雾器与光滑油混合形成油雾，然后喷射到BSU系列交叉圆柱滚子轴承中，这些空气气流可以降低轴承运行温度，降低杂物进入的几率，这种方法可用于高速低温轴承部件的润滑。

BX交叉滚子轴承应用领域

变速箱：BX交叉滚子轴承可用于汽车、摩托车等的变速箱系统中，支撑和传递负荷，实现变速和动力传输。

仪器仪表：BX系列轴承适用于各种仪器仪表设备，如测量仪器、光学设备等，用于支撑和确保仪器的准确运行。

电机：BX系列轴承可应用于各种电动机，包括工业电机、家用电器中的电机等，用于支撑电机转动部件，传递负荷和提供平稳运行。

家用电器：BX系列交叉滚子轴承广泛应用于家用电器，如洗衣机、冰箱、空调等设备的转动部件，确保设备的正常运行。

内燃机交通车辆：BX系列轴承可用于内燃机交通车辆，包括汽车、摩托车等，用于发动机、传动系统等部件的支撑和传递负荷。
