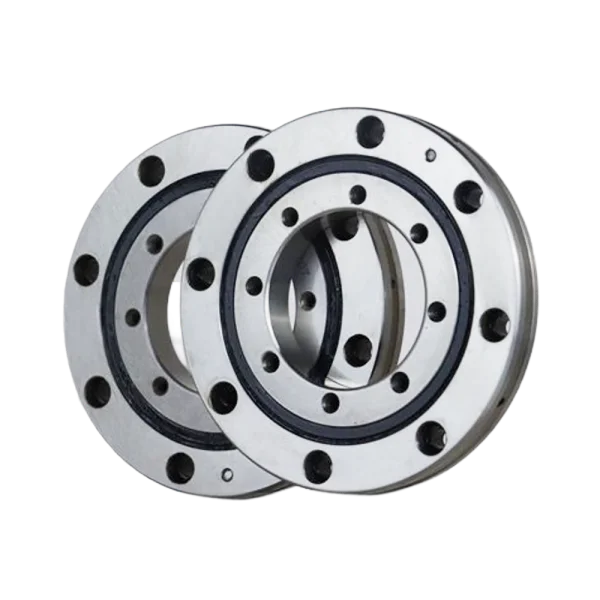

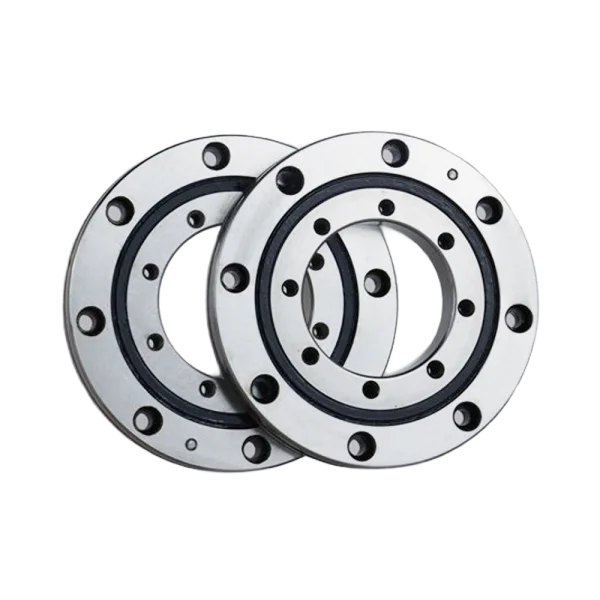

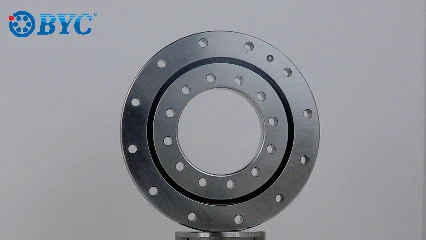

BRU(CRBF)系列交叉滚子轴承特点
1、高精度
P2/P4级精度BRU(CRBF)交叉滚子轴承,旋转跳动精确至0.001mm
2、高稳定
严格控制热处理工艺,多次回火应力释放,稳定性高
3、高刚性
BRU(CRBF)系列交叉滚子轴承独特十字交叉滚子设计,承受各向载荷能力强
4、高品质
严格根据国外标准生产,互换性强,可替代

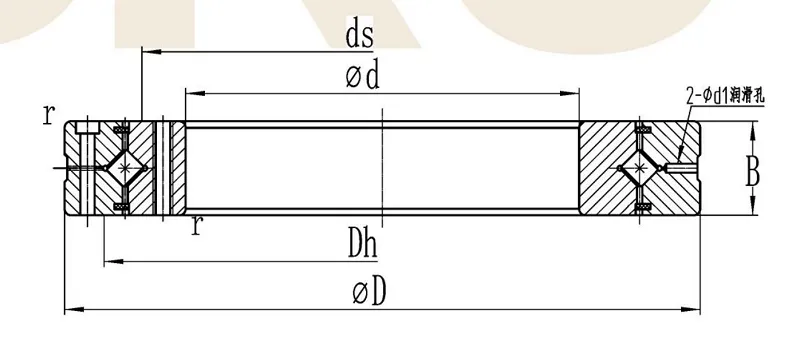

RU(CRBF)系列交叉滚子轴承型号参数表
轴径
shaft
diameter
(mm)
|
型号ModeInumber | 主要尺寸Main dimensions (mm) |
靠肩尺寸
Shoulder height
|
基本额定负荷(径向)
Basic load rating(radial)
|
重量
weight
|
|||||||
THK | IKO |
内径
lnner ring
d
(mm)
|
外径
Outer ring
(mm)
|
滚子节
圆直径
dp
|
宽度
width
B B1
|
倒角
r(min)
|
ds
(mm)
|
Dh
(mm)
|
C
kN
|
Co
kN
|
Kg | |
20 | BRU42 | CRBF2012AT | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 |
35 | BRU66 | CRBF3515AT | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 |
55 | BRU85 | CRBF5515AT | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 |
80 | BRU124G/BRU124 | CRBF8022AD/CRBF8022A | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
BRU124X | CRBF8022AT | |||||||||||
90 | BRU148G/BRU148 | / | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
BRU148X | / | |||||||||||
115 | BRU178G/BRU178 | / | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
BRU178X | / | |||||||||||
160 | BRU228G/BRU228 | / | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 172 | 11.4 |
BRU228X | / | |||||||||||
210 | BRU297G/BRU297 | / | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
BRU297X | / | |||||||||||
350 | BRU445G/BRU445 | / | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
BRU445X | / |
轴径
shaft
diameter
(mm)
|
型号 ModeInumber | 安装孔尺寸Relation between the mounting holes (mm) | ||||
内圈inner ring | 外圈outer ring | |||||
THK | IKO | PCD1 | 安装孔mounting holes | PCD2 | 安装孔mounting holes | |
20 | BRU42 | CRBF2012AT | 28 | 6-M3贯通 6-M3 through | 57 |
6-Φ3.4贯通,Φ6.5衬孔深度3.3
6-Φ3.4 through,Φ6.5 counterbore depth 3.3
|
35 | BRU66 | CRBF3515AT | 45 | 8-M4贯通 8-M4 through | 83 |
8-Φ4.5贯通,Φ8衬孔深度4.4
8-Φ4.5 through,Φ8 counterbore depth 4.4
|
55 | BRU85 | CRBF5515AT | 65 | 8-M5贯通 8-M5 through | 105 |
8-Φ5.5贯通,Φ9.5衬孔深度5.4
8-Φ5.5 through,Φ9.5 counterbore depth 5.4
|
80 | BRU124G/BRU124 |
CRBF8022AD
CRBF8022A
|
97 |
10-Φ5.5贯通,Φ9.5衬孔深度5.4
10-Φ5.5 through,Φ9.5 counterbore depth 5.4
|
148 |
10-Φ5.5贯通,Φ9.5衬孔深度5.4
10-Φ5.5 through,Φ9.5 counterbore depth 5.4
|
BRU124X | CRBF8022AT | 10-M5贯通 10-M5 through | ||||
90 | BRU148G/BRU148 | / | 112 |
12-Φ9贯通,Φ14衬孔深度8.6
12-Φ9 through,Φ14 counterbore depth 8.6
|
187 |
12-Φ9贯通,Φ14衬孔深度8.6
12-Φ9through,Φ14 counterbore depth 8.6
|
BRU148X | / | 12-M8贯通 12-M8 through | ||||
115 | BRU178G/BRU178 | / | 139 |
12-Φ9贯通,Φ14衬孔深度8.6
12-Φ9 through,Φ14 counterbore depth 8.6
|
217 |
12-Φ9贯通,Φ14衬孔深度8.6
12-Φ9 through,Φ14 counterbore depth 8.6
|
BRU178X | / | 12-M8贯通 12-M8 through | ||||
160 | BRU228G/BRU228 | / | 184 |
12-Φ11贯通,Φ17.5衬孔深度10.8
12-Φ11 through,Φ17.5 counterbore depth 10.8
|
270 |
12-Φ11贯通,Φ17.5衬孔深度10.8
12-Φ11 through,Φ17.5 counterbore depth 10.8
|
BRU228X | / | 12-M10贯通 12-M10 through | ||||
210 | BRU297G/BRU297 | / | 240 | 16-Φ14贯通,Φ20衬孔深度1316-Φ14 through,Φ20 counterbore depth 13 | 350 |
16-Φ14贯通,Φ20衬孔深度13
16-Φ14 through,Φ20 counterbore depth 13
|
BRU297X | / | 16-M12贯通 16-M12 through | ||||
350 | BRU445G/BRU445 | / | 385 |
24-Φ14贯通,Φ20衬孔深度13
24-Φ14 through,Φ20 counterbore depth 13
|
505 |
24-Φ14贯通,Φ20衬孔深度13
24-Φ14 through,Φ20 counterbore depth 13
|
BRU445X | / | 24-M12贯通 24-M12 through |
BRU(CRBF)系列交叉滚子轴承的安装方法
1、安装前准备
2、安装的过程
3、安装完成后
BRU(CRBF)系列交叉滚子轴承的运转检查方法
在BRU(CRBF)系列交叉滚子轴承安装完成后,如果要确认安装过程是否正确,我们可以通过运转检查判断,如果是小型轴承,我们可以用手拨动轴承,确认它的旋转是否顺利。通过轴承旋转,我们可以检查出是否存在因异物、伤痕缺陷造成的运转不正常,也可以检查出是否存在因安装过程不规范或失误而导致的旋转扭矩不均匀,或因游隙过小而引起的扭矩过大等问题,如果都没出现以上情况,就代表轴承可以正常运转。
针对大型轴承设备的运转检查,由于设备过大,无法通过手动旋转的方式检查,因此,我们可以在轴承没有负荷的情况下,启动设备,然后立刻关掉动力,让轴承进行惯性运转,通过这个办法,我们可以检查出轴承是否有振动、异响、旋转部件是否有摩擦等问题,确认轴承没有异常后,就可以进行动力运转检查了。
轴承的动力运转检查,刚开始需要让轴承处于无负荷低速运转的状态,然后逐步提高条件额定运转。这个过程是为了检查轴承在运转中是否存在异响、轴承温度不正常、润滑剂流出或变色等问题,检查过程中,如果发现轴承出现异常,应当立即关停设备,检查异常原因,如有必要,还需要把轴承拆下来检查。
BRU(CRBF)系列交叉滚子轴承的运转检查中还有一项,是需要我们检查确认的,那就是交叉滚子轴承运转时的温度检查。这个我们一般可以通过设备的外壳进行手检确认,但如果想要获得准确的检查结果,我们可以通过油孔,直接测量轴承外环的温度。正常情况下,轴承运转时的温度提升会在1-2个小时后温度下来。如果轴承温度提升过快,并存在异常高温,说明轴承没有正确的安装,造成这个问题的原因有很多,例如润滑剂过于充足,轴承游隙不足,安装失误、密封设备摩擦严重、轴承润滑方式不当等。
防锈处理
1、选择正确的油漆,在使用BRU(CRBF)系列交叉滚子轴承时,不要选择含有氧化成分的油漆产品,无溶剂漆是比较合适的。
2、浸泡防锈,小型轴承可以在防锈油脂中浸泡,让轴承表面附着一层防锈油脂。
3、刷涂防锈,用于建筑设备或特殊形状的轴承,一般不适合浸泡、喷雾防锈,这个时候,我们可以在轴承上刷涂一层防锈油,刷涂时要薄厚适度,不能太厚造成油脂堆积,也不能刷的太薄或漏刷。
4、喷雾防锈,喷雾法是用于大型轴承防锈工序的,喷雾防锈需要采用溶剂稀释型防锈油或薄层防锈油,这个过程中,应注意防火并采取相应的保护措施,确保工作人员及设备的安全。
应用领域
交叉滚子轴承的主要用途仍然是高精密机床、医疗器械和机器人领域。
