BRE系列交叉滚子轴承

所属分类：精密交叉滚子轴承

发布日期：2023-05-12 16:17:26

咨询热线：0379-80888896 资料下载

产品介绍
型号参数
安装方法
应用领域

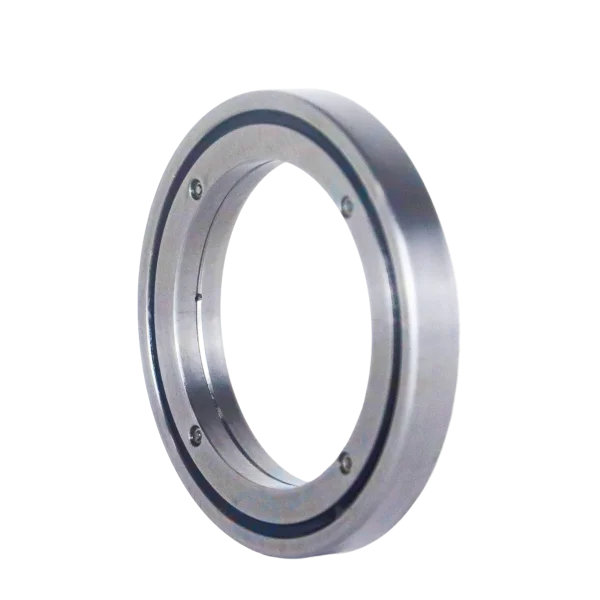

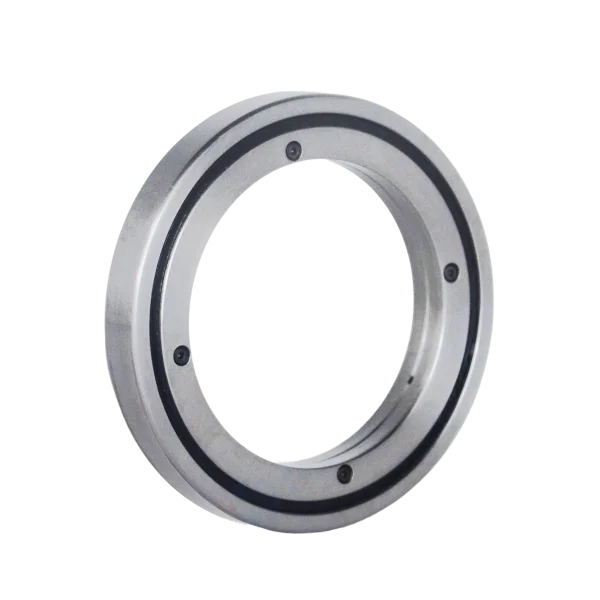

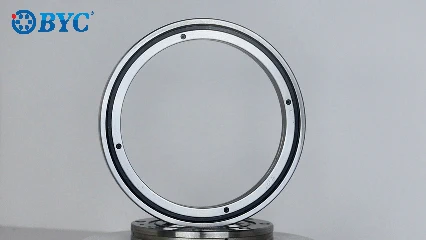

轴承展示

BRE系列轴承是基于设计理念而开发的一种新型轴承。与BRB型相比，BRE系列的主要尺寸相同，但在结构上有所不同。BRE系列轴承的内环为分割型，外环为整体型，适用于对外环有高精度要求的机械设备。

RE系列交叉滚子轴承中，垂直排列的滚子之间安装了隔离块，这可以防止滚子倾斜和滚子之间的相互摩擦，从而减小旋转力矩。同时，由于内环（或外环）采用了二段结构，可以调节轴承的间隙。即使在预载荷作用下，RE系列交叉滚子轴承仍能实现较高的转动性能。

这种设计理念的交叉滚子轴承，具有高精度、减小旋转力矩和可调节轴承间隙的特点。它适用于需要高精度、低摩擦和较高转动性能的应用领域。

RE系列交叉滚子轴承剖面图

BRE系列交叉滚子轴承型号参数表

轴径 shaft diameter (mm)	型号 Model number	主要尺寸Main dimensions (mm)						靠肩尺寸 Shoulder height		基本额定负荷（径向） Basic load rating(radial)		重量 weight
轴径 shaft diameter (mm)	型号 Model number	内径 lnner ring (mm) d	外径 Outer ring D	滚子节圆直径 dp	宽度 width B▪B1	油孔 Greasing hole	倒角 r(min)	ds (mm)	Dh (mm)	c kN	Co kN	Kg
40	BRE4010	40	65	53.5	10	1.5	1	47.5	58	8.33	10.6	0.16
45	BRE4510	45	70	58.5	10	1.5	1	51	61.5	8.62	11.3	0.17
50	BRE5013	50	80	66	13	1.5	1	57.5	72	16.7	20.9	0.27
60	BRE6013	60	90	76	13	1.5	1	68	82	18	24.3	0.3
70	BRE7013	70	100	86	13	1.5	1	78	92	19.4	27.7	0.35
80	BRE8016	80	120	101.4	16	1.5	1	91	111	30.1	42.1	0.7
90	BRE9016	90	130	112	16	1.5	1.5	98	118	31.4	45.3	0.75
100	BRE10016	100	140	121.1	16	1.5	1.5	109	129	31.7	48.6	0.83
100	BRE10020	100	150	127	20	1.5	1.5	113	133	33.1	50.9	1.45
110	BRE11012	110	135	124.7	12	1.5	1	117	127	12.5	24.1	0.4
	BRE11015		145	129	15	1.5	1	122	136	23.7	41.5	0.75
	BRE11020		160	137.5	20	1.5	1.5	120	140	34	54	1.56
120	BRE12016	120	150	136.8	16	1.5	1	127	141	24.2	43.2	0.72
120	BRE12025	120	180	152	25	2	2	133	164	66.9	100	2.62
130	BRE13015	130	160	146	15	1.5	1	137	152	25	46.7	0.72
130	BRE13025	130	190	162	25	2	2	143	174	69.5	107	2.82
140	BRE14016	140	175	160	16	1.5	1.5	147	162	25.9	50.1	1
140	BRE14025	140	200	172	25	2	2	154	185	74.8	121	2.96
150	BRE15013	150	180	166	13	1.5	1	158	172	27	53.5	0.68
	BRE15025		210	182	25	2	2	164	194	76.8	128	3.16
	BRE15030		230	192	30	3	2	173	210	100	156	5.3
160	BRE16025	160	220	192	25	2	2	173	204	81.7	135	3.14
170	BRE17020	170	220	196.1	20	1.5	2	184	198	29	62.1	2.21
180	BRE18025	180	240	210	25	2	2	195	225	84	143	3.44
190	BRE19025	190	240	219	25	1.5	1.5	202	222	41.7	82.9	2.99
200	BRE20025	200	260	230	25	2	2.5	215	245	84.2	157	4
	BRE20030		280	240	30	3	2.5	221	258	114	200	6.7
	BRE20035		295	247.7	35	3	2.5	225	270	151	252	9.6
220	BRE22025	220	280	250.1	25	2	2.5	235	265	92.3	171	4.1
240	BRE24025	240	300	272.5	25	2	3	256	281	68.3	145	4.5
250	BRE25025	250	310	280.9	25	2	3	268	293	69.3	150	5
	BRE25030		330	287.5	30	3	3	269	306	126	244	8.1
	BRE25040		355	300.7	40	3.5	3	275	326	195	348	14.8
300	BRE30025	300	360	332	25	2	3	319	344	75.7	178	5.9
	BRE30035		395	345	35	3	3	322	368	183	367	13.4
	BRE30040		405	351.6	40	3.5	3	326	377	212	409	17.2
350	BRE35020	350	400	376.6	20	1.5	3	363	383	54.1	143	3.9
400	BRE40035	400	480	440.3	35	3	3.5	422	459	156	370	14.5
400	BRE40040	400	510	453.4	40	3.5	3.5	428	479	241	531	23.5
450	BRE45025	450	500	476.6	25	1.5	1.5	464	484	61.7	182	6.6
500	BRE50025	500	550	526.6	25	1.5	1.5	514	534	65.5	201	7.3
	BRE50040		600	548.8	40	3	3.5	526	572	239	607	26
	BRE50050		625	561.6	50	3.5	3.5	536	587	267	653	41.7
600	BRE60040	600	700	650	40	3	4	627	673	264	721	29

BRE系列交叉滚子轴承的安装方法

1：安装前准备

清理零件：确保轴承的基座等零件干净，并清除可能影响轴承安装的杂质或污垢。

检查基座：仔细检查轴承的基座，确保没有任何问题会影响轴承的安装过程。

2：安装过程

将轴承横放在基座上：将交叉滚子轴承横放在基座上，使其与基座的平面对齐。

敲打轴承：使用塑料小锤，对角线敲打轴承，以缓慢且均匀的力量将其安装到基座上。这样的敲打方式有助于使轴承平稳地插入基座。

3：安装完成后

检查轴承：在安装完成后，先旋转轴承，检查是否有任何损坏或异常情况。注意观察转动的平顺程度和是否存在异常的声音。

确认安装质量：通过观察轴承的转动和运行情况，确认安装是否顺利完成并没有出现问题。

应用领域

机床：BRE系列交叉滚子轴承在各种机床中应用广泛，包括数控机床、铣床、车床、磨床等。它们用于支撑和承载主轴、工作台、滑台等部件的旋转运动，提供高精度和高刚度的支持。

机器人关节：由于BRE系列交叉滚子轴承具有较高的旋转精度和刚度，它们常被应用于工业机器人的关节部分。这些关节需要快速而精确地旋转，以实现机器人的多轴运动和灵活性。

摄像头：交叉滚子轴承在摄像头和相机系统中扮演重要角色。它们用于支撑和稳定相机模组的旋转运动，确保摄像头能够准确对焦和捕捉图像。

医疗设备：BRE系列交叉滚子轴承也被广泛应用于医疗设备领域，如医疗影像设备、手术器械等。它们用于支撑和保持医疗设备的旋转部件，确保设备的准确性和可靠性。

BRE系列交叉滚子轴承的清洗方法
BRE系列交叉滚子轴承在使用的时候，会有一些杂物进入轴承内部，或附着到轴承上，这不仅会影响到轴承的正常使用，还会缩短轴承的使用寿命，因此，我们需要定时对轴承进行清洗。交叉滚子轴承的清洗有两种方法，一种是手动清洗，这种只适合用于小型轴承的清洗，还有一种就是机械清洗。

手动清洗轴承时，如果只是一些轻微的污渍或杂物，采用一种清洗方式即可；如果是顽固污渍或油渍，只采用一种清洗方式，通常是比较难以清洗干净的，这种时候，可以组合采用多种方式进行清洗。

手动清洗BRE系列交叉滚子轴承的方法有以下几种：

1、使用清洁刷：使用软毛刷或棉棒等工具，轻轻刷除轴承表面的污渍和杂物。这种方法适用于较轻的污渍和小型轴承。

2、浸泡清洗：将轴承浸泡在合适的清洗剂中，让其浸泡一段时间以软化和溶解污垢。然后用刷子或喷水等方法清洗轴承表面，确保将污垢彻底清除。

3、喷洗清洗：使用喷洗设备或喷枪，将清洗剂以适当的压力喷洒到轴承表面，清洗液的流动和冲击力可以有效去除污渍和杂物。

4、蒸汽清洗：使用蒸汽清洗设备，通过高温高压蒸汽的作用，将轴承上的污垢和油渍融化并冲洗掉。这种方法适用于顽固污渍和油渍的清洗

BRE系列交叉滚子轴承的手动清洗只需要借助人工、清洗工具、清洗剂即可，无需用到复杂的设备，成本比较低，但是这种方式只适合尺寸较小轴承的清洗，如果是大型轴承，手动清洗是不容易的，这个时候，就需要借助机械进行清洗了。
