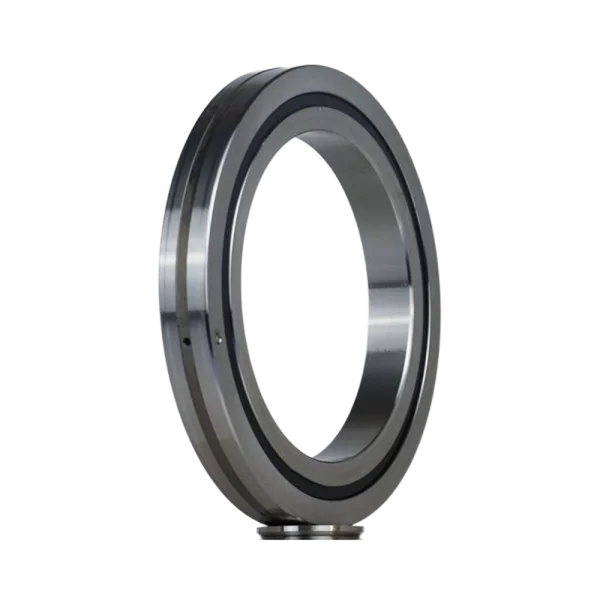

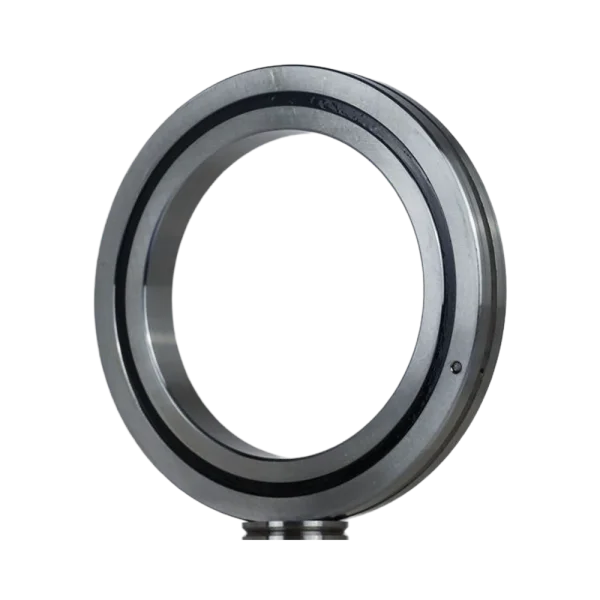

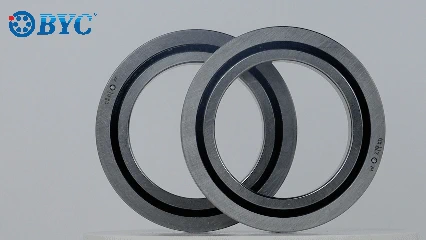

    BBH系列交叉圆柱滚子轴承具有以下特点:


  内外环一体结构:BBH系列轴承的内环和外环都采用一体结构,使得轴承更加坚固和稳定。这种设计适用于外环和内环的旋转应用。

  高精度:BBH系列轴承的精度等级可达到P2/P4级,旋转跳动精确至0.001mm。高精度的制造和装配确保了轴承的准确性和可靠性。

  十字交叉滚子设计:该系列轴承采用独特的十字交叉滚子设计,使其能够承受各向载荷能力强。这种设计增强了轴承的承载能力和刚性,适用于多方向的负荷应用。

  优化的热处理工艺:BBH系列轴承通过严格控制热处理工艺,包括多次回火和应力释放,确保轴承具有高稳定性和可靠性。这样的工艺优化有助于提高轴承的使用寿命和性能。


BBH系列交叉圆柱滚子轴承型号参数表

轴径
Shaft diameter

(mm)

型号
Model number

主要尺寸 Main dimensions (mm)

安装尺寸

基本额定动载荷(径向)

重量weight

Mounting dimensions (mm)

Basic dynamic load rating(radial)

内径
inner ring
d

外径
outer diameter
 D

宽度
width
B

倒角
Chamfer
r(min)

da

Da

C

Co

Kg

(KN)

(KN)

20

BBH208A

20

36

8

0.3

22.8

31.2

2.9

2.4

0.04

25

BBH258A

25

41

8

0.3

27.8

36.2

3.1

2.8

0.05

30

BBH3010A

30

55

10

0.3

35.8

47.2

7.6

8.4

0.12

35

BBH3510A

35

60

10

0.3

40.8

52.2

7.9

9.1

0.13

40

BBH4010A

40

65

10

0.3

46.3

57.7

8.6

10.6

0.15

45

BBH4510A

45

70

10

0.3

51.8

63.2

8.9

11.3

0.17

50

BBH5013A

50

80

13

0.6

56

74

17.3

20.9

0.29

60

BBH6013A

60

90

13

0.6

66

84

18.8

24.3

0.33

70

BBH7013A

70

100

13

0.6

76

94

20.1

27.7

0.38

80

BBH8016A

80

120

16

0.6

88

112

32.1

43.4

0.74

90

BBH9016A

90

130

16

0.6

98

122

33.1

46.8

0.81

100

BBH10016A

100

140

16

0.6

111.7

128.7

31.7

48.6

0.83

BBH10020A

150

20

0.6

110

140

50.9

72.2

1.45

110

BBH11012A

110

135

12

0.6

117

127

12.5

24.1

0.4

BBH11015A

145

15

0.6

118

135

23.7

41.5

0.75

BBH11020A

160

20

0.6

120

150

34

54

1.56

120

BBH12016A

120

150

16

1

127

141

24.2

43.2

0.72

BBH12025A

180

25

1

132

168

73.4

108

2.62

130

BBH13015A

130

160

15

0.6

136

150

25

46.7

0.72

BBH13025A

190

25

1

142

178

75.9

115

2.82

140

BBH14016A

140

175

16

1

147

162

25.9

50.1

1

BBH14025A

200

25

1

152

188

81.9

130

2.96

150

BBH15013A

150

180

13

0.6

157

172

27

53.5

0.68

BBH15025A

210

25

1

162

198

84.3

138

3.16

BBH15030A

230

30

2

173

211

100

156

5.3

160

BBH16025A

160

220

25

2

173

204

81.7

135

3.14

170

BBH17020A

170

220

20

1

180.7

203.3

29

62.1

2.11

180

BBH18025A

180

240

25

2

195

225

84

143

3.44

190

BBH19025A

190

240

25

1

202

222

41.7

82.9

3

200

BBH20025A

200

260

25

1

212

248

92.3

169

4

BBH20030A

280

30

2

218

258

114

200

6.7

BBH20035A

295

35

2.5

225

270

151

252

9.6

220

BBH22025A

220

280

25

1

234.3

262.7

92.8

171

4.1

240

BBH24025A

240

300

25

2

256

281

68.3

145

4.5

250

BBH25025A

250

310

25

1.5

262

298

102

207

4.97

BBH25030A

330

30

2

269

306

126

244

8.1

BBH25040A

355

40

2.5

275

326

195

348

14.8

300

BBH30025A

300

360

25

1.5

314

342

75.5

178

5.9

BBH30035A

395

35

2.5

322

368

183

367

13.4

BBH30040A

405

40

2.5

326

377

212

409

17.2

350

BBH35020A

350

400

20

1

360

383

54.1

143

3.9

400

BBH40035A

400

480

35

2.5

422

459

156

370

14.5

BBH40040A

510

40

1.5

428

479

241

531

23.5

500

BBH50040A

500

600

40

3

526

572

239

607

26

BBH50050A

625

50

3

536

587

267

653

41.7

600

BBH60040A

600

700

40

3

625.5

668

264

721

29

700

BBH70045A

700

815

45

3

725.5

782

281

836

46

800

BBH80070A

800

950

70

4

836

900

468

1330

105

  BBH系列交叉圆柱滚子轴承的轴承游隙
  (1)轴承游隙介绍
  在各类轴承产品中,轴承游隙是重要的参数之一,简单来讲,单个轴承内部、或者几个轴承组成的系统内部之间的间隙,就是轴承游隙,轴承游隙可分为两种,一种是轴向游隙,另一种是径向游隙,这是通过轴承类型和测量方法确定的。
  (2)轴承游隙的调整
  轴承游隙的调整应当合理,不管是过大还是过小。都会影响到轴承的使用时长,影响到使用轴承的设备的运行稳定性。轴承类型不同,轴承游隙的调整方法也不同,这一点在采购BBH系列交叉圆柱滚子轴承的时候,可提前和厂家沟通,根据客户需求,让厂家决定是生产游隙不可调轴承,还是游隙可调轴承。
  游隙不可调轴承的游隙是在轴承出厂之前就确定好了的,我们常见的圆柱轴承、深沟球轴承、调心轴承就是这样的轴承。这种轴承的游隙设置,在行业中是有相关标准的,当然我们也可以设置特定的游隙区间。一般来讲,只要确定了轴、轴承座的尺寸,相配套的内圈、外圈的配合量也就确定了,这样安装后的游隙是不能更改的。不过,如果是对轴承游隙精度有要求的设备,是不能使用游隙不可调轴承的。
  游隙可调轴承可以通过改变轴承滚道上的相对轴向的位置,得到确定的游隙,这样的轴承有圆锥轴承、角接触球轴承及止推轴承。
  (3)影响轴承游隙的因素
  合理的轴承游隙,可以通过轴承载荷、运转速度、设计参数以及希望达到的工作状态决定,不过在轴承的应用中,如果我们没有充足的经验,并对轴承安装后的游隙值进行计算,我们是无法直接调整轴承游隙的

      BBH系列交叉圆柱滚子轴承的安装方法

  1、准备工作:确保安装环境干净整洁,并检查轴承、轴和座孔的状态。确保轴承没有损坏或污染,并清洁座孔和轴的表面。

  2、定位轴承:将轴承放置在安装位置上,并确保轴承与座孔对齐。

  3、安装工具:根据轴承尺寸和安装要求,选择适当的安装工具。可以使用安装套件、液压设备或适当的力学工具。

  4、施加力:使用适当的工具施加轴向力,使轴承逐渐安装到座孔中。确保施加的力均匀分布,避免过度施力导致损坏。

  5、检查对位:在安装过程中,定期检查轴承的对位情况,确保轴承正确安装并与座孔对齐。

  6、轴承锁紧:根据具体要求,使用适当的锁紧装置(如螺母、螺栓等)固定轴承。确保轴承固定牢固,避免轴承的移动或松动。

 7、轴承润滑:根据轴承的要求,进行适当的润滑。使用适量的润滑剂,并确保轴承能够顺畅运转。

  8、安装完成后检查:安装完成后,对轴承进行检查,确保轴承安装正确,转动自由,无异常噪音和松动现象。

CRBH系列交叉滚子轴承安装示意图
      应用领域
  BBH系列交叉圆柱滚子轴承可用于滚齿机、数控磨床、变速箱、仪器仪表、电机、家用电器、内燃机交通车辆、农艺机械、建筑机械、工业机器人等。
