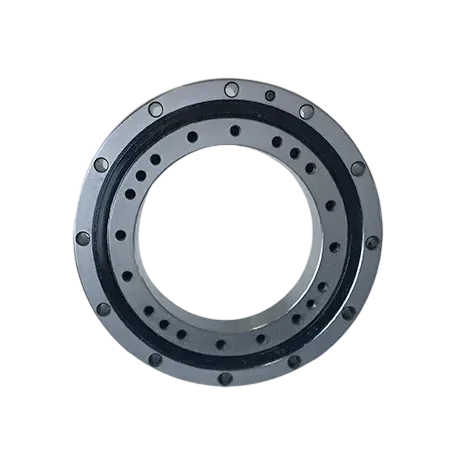

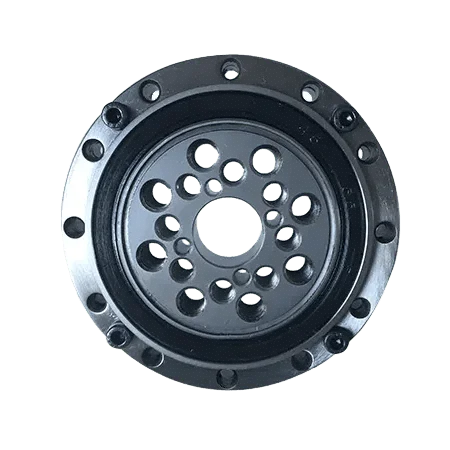

BSHF/BSHG型谐波减速机轴承

发布日期：2023-05-12 04:05:39

型号参数轴承介绍安装方法应用领域

BSHF/BSHG型谐波减速机轴承孔位分布图

BSHF/BSHG型谐波减速机轴承型号及参数

轴承型号 Model Number		基本尺寸Maln Dimension(mm)											内圈安装孔 Holes Of lnner Ring			外圃安装孔 Holes Of Outer Ring			额定载荷 Load Rating (KN)		重量 Weight
博盈型号 BYC Model	互换型号 lnterchango Model	d	D	H	H1	d1	d2	d3	d4	dp	b	b1	中心径	内圈孔la	内圈孔lb	中心径	外圈孔Oa	外圈孔Ob	C	Co	Kg
BSHF(BSHG)-14	CRU14-70	35.6	70	15.1	14.1	38	53.3	56.5	0.9	51	5	5	44	12-M3-深5	-	64	8-Φ3.5	2-M3-深5	5.8	8.6	0.3
BSHF(BSHG)-17	CRU17-80	44.1	80	17	16	47	64.1	68.1	1.1	61.5	6.5	5	54	20-M3-深5	-	74	12-Φ3.5	4-M3-深5	10.4	16.3	0.44
BSHF(BSHG)-20	CRU20-90	51.3	90	18.5	17.5	54	72.6	78	1.5	71	7	5	62	16-M3-深6	4-M3-深6	84	12-Φ3.5	4-M3-深6	14.6	22	0.59
BSHF(BSHG)-25	CRU25-110	64.2	110	20.7	18.7	68	90	94.8	1.4	86	7.5	5	77	16-M4-深8	4-M3-深6	102	12-Φ4.5	4-M3-深6	21.8	35.8	0.9
BSHF(BSHG)-32	CRU32-142	84	142	24.4	23.4	88	117.6	123	1.5	112	8	6	100	16-M5-深8	4-M4-深8	132	12-Φ5.5	4-M4-深8	38.2	65.4	1.87
BSHF(BSHG)-40	CRU40-170	106	170	30	29	108	142.6	148	1.5	134.5	9.5	7	122	16-M6-深10	4-M5-深10	158	12-Φ6.6	6-M4-深8	43.3	81.6	3.1
BSHF(BSHG)-50	CRU50-214	129	214	36	34	135	182.6	188	1.5	172	11	8	154	16-M8-深12	8-M5-深12	200	12-Φ9	6-M5-深10	81.6	149	6

BSHF/BSHG型谐波减速机轴承属于外圈整体和内圈整体结构轴承，由于外圈和内圈均为整体结构，安装对性能几乎没有影响，并且能够获得稳定的旋转精度和扭矩，适用于SHF(SHG)系列的各类减速机。

BSHF/BSHG型谐波减速机轴承安装

1、安装前

安装地点要清洁，并且安装前要清理轴承底座和周边部件的表面，看看有没有突出的毛刺。

2、安装中

再将轴承水平的放在轴承的端口，使用工具慢慢的将轴承装进去，过程要清要慢，不要损坏轴承。

3、安装后

安装完成后要检查轴承是否安装到位，轴承的旋转有没有卡顿，有没有损坏。

BSHG型谐波减速机轴承安装图

应用领域

BSHF/BSHG型谐波减速机轴承这是一种专业为BSHF/BSHG型谐波减速机而生的配套轴承。

BSHF/BSHG型谐波减速机轴承的保养方法

1、轴承的清洗
(1)清洗之前，先把机床上的谐波减速机轴承拆卸下来，并进行检修
(2)通过查看轴承的外观，确认润滑剂是否有残留，残留量有多少，这个需要我们先行记录下来。
(3)其次，将残余的润滑剂取样之后妥善保存，方便检查。
(4)我们使用汽油、煤油作为清洗剂，将拆卸下来的轴承进行清洗，清洗过程有粗清洗和细精洗。清洗时，应当在清洗容器底部放上金属网垫底，避免轴承接触到容器中的脏物。注意，在给轴承进行粗清洗时，轴承中不能有脏物，否则会损伤轴承滚动面。粗清洗清洗干净轴承上的润滑脂、粘着物后，进行细精洗。细精洗是在清洗油中，使轴承一边旋转一边清洗。清洗轴承的清洗油应当保持清洁。
2、轴承的检修
BSHF、BSHG型谐波减速机轴承的检修，主要是为了确定轴承是否可以继续使用，这个工作应当在轴承清洗干净后进行，这个时候，我们应当仔细检查轴承滚道面、滚动面、配合面的情况，保持架的磨损程度，轴承游隙是否有增加，尺寸精度是否有下降等。对于不能和设备分离的小型轴承，我们可以用手将轴承内圈支撑保持水平，用另一只手旋转外圈看轴承的旋转是否顺畅。针对不能用手检的大型谐波减速机轴承，我们应当检查滚动体、滚道面、保持架等部件的外观。
